三、远程调频立体声发射机:

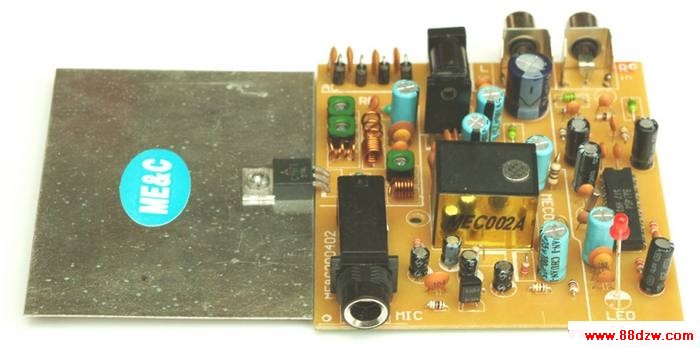

旧板                                       新板

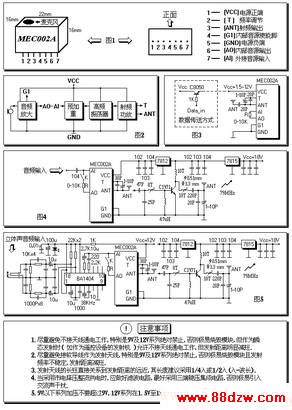

    图5是在图4的基础上增加了一级由BA1404构成的调频立体声编码电路,使图4由单声道发射机升级至单声道、立体声两用的调频发射机,此处舍弃BA1404内部的前置音频放大电路、射频振荡电路及射频功放电路不用,只用到其内部立体声编码部分电路,19KHz的导频信号和立体声复合信号分别由BA1404的13、14脚输出,并送至MEC002A的调制口AI,对模块内部高频振荡源进行调频。该机非常适合于作为学校或单位使用的调频立体声广播电台。

    以上介绍了几种发射距离在3公里以下的调频发射机,如欲进一步增加发射功率,可在MEC002A和C1971之间再增加一级由C2053构成的射频缓冲放大电路,以提高C1971一级的射频激励功率,从而使发射距离增加至3-5公里,缓冲放大电路输入输出耦合电路与C1971一级基本相似,读者可自行设计,这里不再详述,整个电路的工作电流控制在500-800mA左右。
