小区调频(立体声)发射器的制作

[10-10 20:38:44]   来源:http://www.88dzw.com  电子制作   阅读:8312

文章摘要: 图1(点击上图可放大)图2图2为整机装配图,图3为该电路的焊接层电路板图,图4为元件装配图,图10为实物装配图。 图3 图4 图5图6(点击上图可放大) 对于小区广播而言,目前的单声道广播已不能满足广大音乐爱好者的需求,更多的收听者希望收到高品质的调频立体声广播。图6就是在图1的基础上增加了一级由BA1404构成的调频立体声编码电路,使得该电路传送音质得到进一步的改善,它可以传送调频立体声信号。BA1404为一块调频立体声调制发射集成电路,在这里我们舍弃了其高频振荡

小区调频(立体声)发射器的制作,标签:电子小制作,http://www.88dzw.com

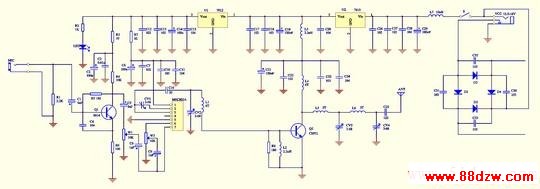

图1(点击上图可放大)

图2

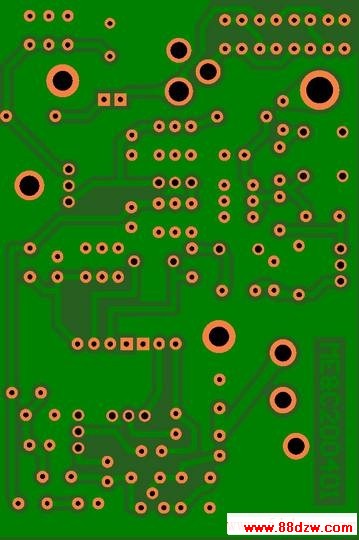

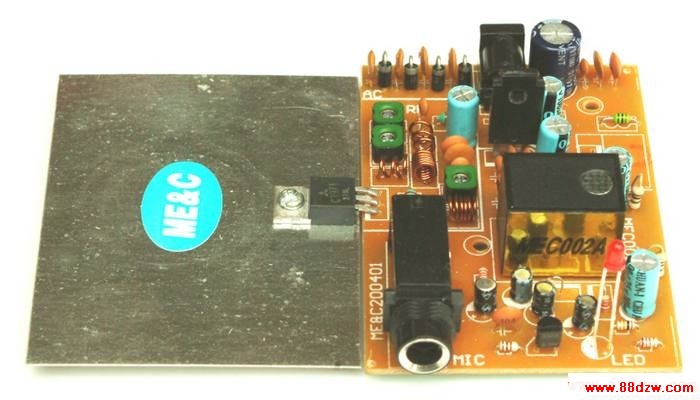

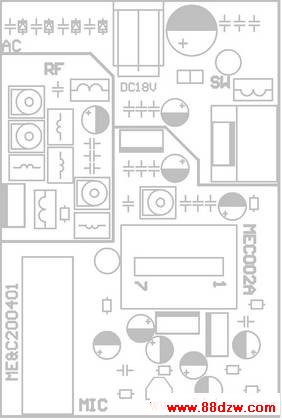

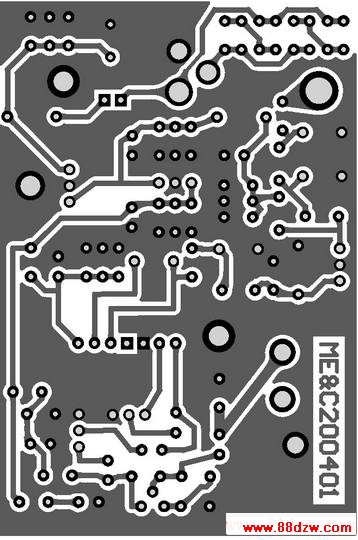

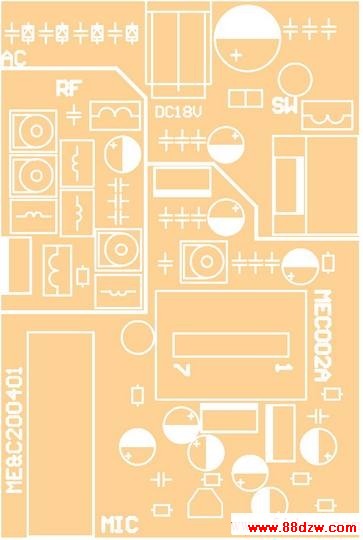

图2为整机装配图,图3为该电路的焊接层电路板图,图4为元件装配图,图10为实物装配图。



图3                                          图4





图5

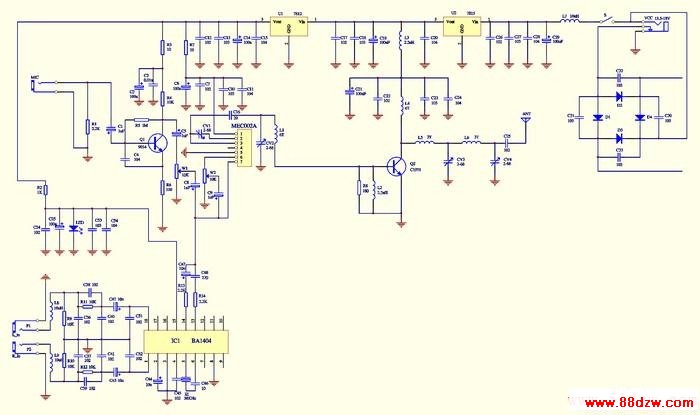

图6(点击上图可放大)

    对于小区广播而言,目前的单声道广播已不能满足广大音乐爱好者的需求,更多的收听者希望收到高品质的调频立体声广播。图6就是在图1的基础上增加了一级由BA1404构成的调频立体声编码电路,使得该电路传送音质得到进一步的改善,它可以传送调频立体声信号。BA1404为一块调频立体声调制发射集成电路,在这里我们舍弃了其高频振荡部份不用,直接取其13脚输出的19KHZ的导频信号和14脚输出的音频信号对MEC002A的调频振荡电路进行调制。1和18脚所接元件构成调频预加重网络,配合接收机的调频去加重网络可有效地得到理想的频响,使接收音质最佳。LED除了提供电源指示外还为BA1404提供稳定的工作电压。两块发射板上还预留了麦克风音量控制电位器和电源开关的接线焊盘,用户可根据原理图自行改造,加上电源开关和麦克风音量控制电位器。
