采用MEC002A制作调频(立体声)3km发射器

[10-10 20:38:44]   来源:http://www.88dzw.com  电子制作   阅读:8155

文章摘要: 图8 图9 使用注意事项:(1)音源与天线:由于本机的发射功率稍大,它所产生的场强足以影响周围屏蔽性较差的电器的的正常工作,在使用过程中建议将以上两种发射板采用金属盒屏蔽起来,并将天线引至室外或离音源较远的地方。本电路板在实际测试时,采用拉杆天线直接锁定在电路板上进行发射,当采用MP3播放器作为音源时靠近发射器MP3播放器不受干扰,但使用随身听或VCD播放器作为音源时靠近该发射板三米之内会工作不正常,其它音源未经测试;但采用室外天线发射时不会有以上现象。另外,使用电脑作为音源也应远离发射

采用MEC002A制作调频(立体声)3km发射器,标签:电子小制作,http://www.88dzw.com

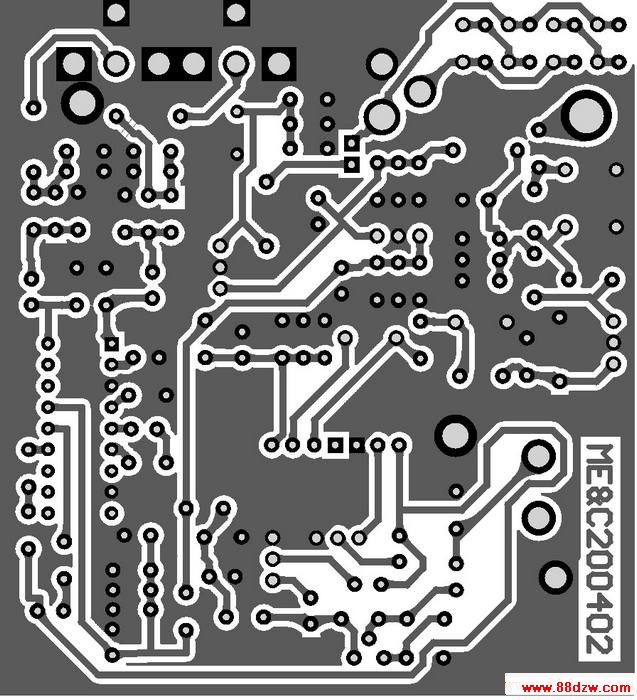

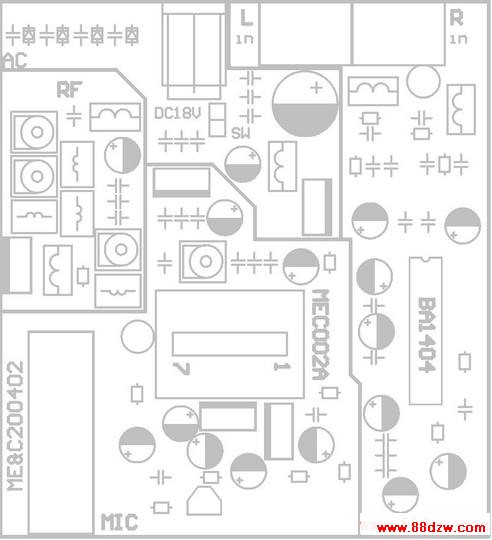

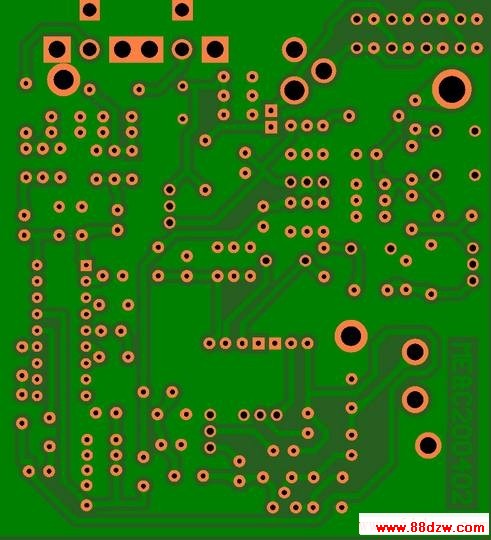

图8                                             图9

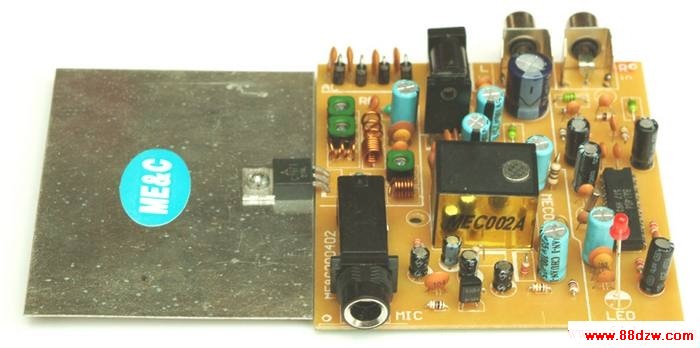

   使用注意事项:(1)音源与天线:由于本机的发射功率稍大,它所产生的场强足以影响周围屏蔽性较差的电器的的正常工作,在使用过程中建议将以上两种发射板采用金属盒屏蔽起来,并将天线引至室外或离音源较远的地方。本电路板在实际测试时,采用拉杆天线直接锁定在电路板上进行发射,当采用MP3播放器作为音源时靠近发射器MP3播放器不受干扰,但使用随身听或VCD播放器作为音源时靠近该发射板三米之内会工作不正常,其它音源未经测试;但采用室外天线发射时不会有以上现象。另外,使用电脑作为音源也应远离发射器,特别是对于立体声发射板,会产生噪音。室外天线最好是使用闽实网站介绍的GP天线或采用羊角天线制作的"半波偶极子"天线,用50欧同轴电缆传输射频信号。使用1.5米的拉杆天线将比原板配套的1米的拉杆天线的发射距离大大增加。(2)电源:由于发射板的工作电流较大,对于供电的要求较高,要求电源的输出电流在18V时不小于800毫安,因而输出功率过小的电源将使发射板不能正常工作,比如使用两节9V的叠层电池串联,电池在极短的时间内电能将耗尽,使用直流适配器供电时亦要求其输出电流大于800毫安,工作电压务必选定在13.5-18V。我们使用的测试电源采用TL431精密电压基准IC制成。(3)关于温漂的解决:本三公里板在开机的前几分钟内会随着工作温度的提高产生小范围的频率漂移,最后稳定在一个工作频率上,比较有效地解决办法有:A.将电路中的CV2,CV4可调电容换成固定瓷片电容(带黑点高频电容),容量为20-68P范围内.(注:CV2的值的更改对发射频率有影响) B.将散热片固定到金属机壳上,加大散热面积,使热量尽快散发出,有条件的可为散热片加装小风扇。有上两点建议可有效克服三公里板因温度造成的频漂。

上一页  [1] [2] [3]
