l/100分频的前置分频电路
(计频器IC最大输入频率仅为10MHz，因此，利用预置分频器做1/100分频，可以扩大测试的频率范围。)

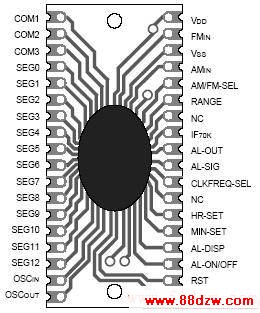

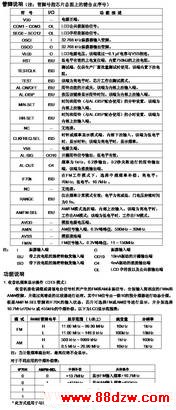

频率计的制作与调整

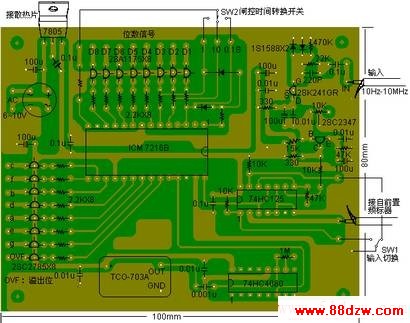

图42为频率计的零件配置与印刷电路基板图样。在印刷电路基板上，包含有整流电路与稳压电路。
数值显示用的LED使用八段共阴极型(Common Cathode) LED，尺寸大点可以得到良好的观察效果。当然如果无法得到此种规格的LED，也可以视所能取得LED规格，对印刷电路基板作必要的修改。

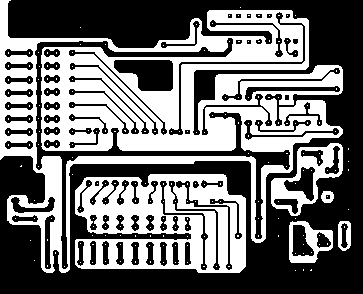

图43所示的为前置分频器的零件配置与印刷电路铜箔图样。
基板完成後，利用宽频带放大器的VR 10k，将2SC2347的集电极电压调整为2.5V。其它没什么需要调整的地方，找个漂亮的外壳把整个电路装上，整个频率器的制作便算完成了。
