    R1选择10K,R2选择1K,这时在FM4的输入端将得到约85-100mv的音频信号.FM4模块上标注有发射频率,如需改变,稍微拨动一下BA1404芯片第10脚附近的线圈即可。

注意事项:

1,FM4的音源必须是L,R立体声,收音机必须可以接收FM立体声广播.
2,FM4的电源正,负极不得接反,且不得高出3.6V,否刚电路损坏.

工作电压 1.5-3V 电流消耗 <10mA 导频振荡 38KHz 通道分离度 45dB 频率稳定度 >10^-4 射频输出 >600mV 工作温度 -20℃-+50℃ 体积 61×25×10mm

4。调频晶振式发射/接收模块JFM1

    JFM1调频晶振式模块工艺精湛，由发射机和接收机两部分组成，均为电路裸板结构，可以用来传输音频信号，信号调制方式采用晶振稳频，频率非常稳定，传输频率选用79MHZ等调频广播频段外的频点，避免了和正常广播互相干扰，JFM1可以用于演讲、教学、玩具、防盗监控等诸多领域。

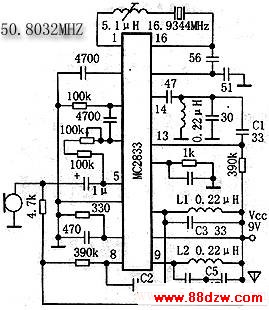

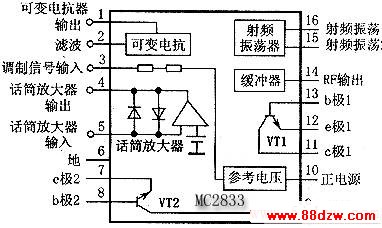

    JFM1发射模块使用了美国摩托罗拉的专用发射芯片MC2833，芯片内部已经含有晶振电路、音频调制电路和射频放大电路，模块使用了起振效果最佳的基频振荡电路，将发射模块上的13.1667基频经过6倍频后进行发射。用户使用时只要配上3～9伏的直流电源就能正常工作。

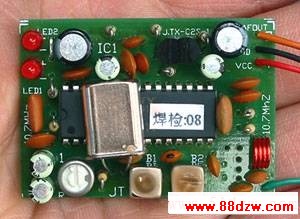

    JFM1接收模块使用SONY公司最新的Radio芯片CXA1691S,并加入乘法衫的外围控制电路,它包含高频,混频,中频,低频及其所有附属电路,完成了天线输入至音频输出间的所有信号处理功能,只需加上电源和一只喇叭即可组成高灵敏度的放音装置。JFM1接收模块设计很紧凑,为一块裸板,大小相当于一只火柴盒。

　

JFM1发射模块性能参数 JFM1接收模块性能参数 工作电压 3～9V极限值10V 工作电压： 3-8V,极限值：2-9V 工作电流 20毫安左右 静态电流： 8-10mA 发射功率 15毫瓦 灵敏度： 优于5UV 频率 79.000MHz 频率 79.000MHz 调制度 3KHz 输出功率： 3V时0.3W,8V时1W 失真度 0.15％ 输出阻抗： 8 欧姆 工作温度 －10～65度 基准电压： 1.25V 体 积： 30x60x12mm 失真度： 0.3%     中频频率： 10.7MHz     工作温度： -10℃to65℃     体 积： 44×31×10mm

　

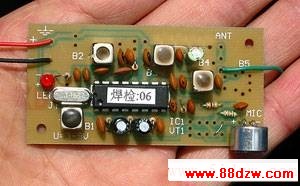

JFM1发射模块

绿线:软天线
红线:接电源正极
黑线:接电源负极
