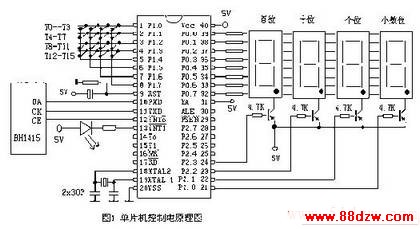

2单片机的软件设计
2.1主要程序模块
1)键盘扫描程序：采用4*4行列式查询法。
2)显示程序：采用动态扫描法显示4位频率数字值。
3)串行通讯程序：由十进制BCD码转二进制程序、16位频率控制字节合成程序、模拟异步串行发送程序组成。
2.2 BH1415F串行通讯格式
BH1415F的频率控制码为16位，其传送格式要求如图3，其中D0—D10为频率控制数据，其值乘0.1即为BH1415F的输出频率（单位MHZ）。

D11—D15为控制位，其中D11（MONO）位为单声道/立体声控制位，当0时为单声道发射模式，1时为立体声发射模式。D12（PD0）、D13（PD1）位用于相位控制，通常为0，当分别为01和10时可使发射频率在最低和最高处。D14（T0）和D15（T1）为测试模式控制用，通常为00，当为10时为测试模式。 以下是单片机与BH1415F通讯用的控制字节发送源程序：
PUT:         MOV   R3,#8       ;发送8位控制
             CLR   C        ;清C
PUT1:        RRC   A        ;带进位位右移（先发低位）
             MOV   P3.0,C       ;低位送至P3.0口
             NOP         ;延时4微秒
             NOP         ;
             NOP         ;
             NOP         ;
             SETB  P3.1       ;锁存数据（上升沿时锁存数据）
             NOP         ;延时4微秒
             NOP         ;
             NOP         ;
             NOP         ;
             CLR   P3.1       ;
             DJNZ  R3,PUT1      ;8位未发完转PUT1再发
RET         ; 8位发完结束

3 小结
   单片机数控调频发射器设计制作方便，体积小，性能可靠性高，是小功率调频发送的理想选择。

参考资料：
［1］ROHM CO.,LTD 2000.  —BH1415F.pdf
［2］Atmel Corporation 1999. —AT89C52.pdf
