用μPC1366提高收音机灵敏度

[10-10 20:38:44]   来源:http://www.88dzw.com  电子制作   阅读:8385

文章摘要: μPC1366是黑白电视机中图像通道集成块,内部有四级高增益差动放大器和同步检波器,所以用它来提高收音机的灵敏度还是值得一试。 电路如附图虚线的右侧。电路无任何特殊元件,只需按图连接,不用调试,即成。但须注意:所用收音机的中频必须是465kHz。 此电路还能提高收音机的选择性,这一点用在短波收音机上最明显。

用μPC1366提高收音机灵敏度,标签:电子小制作,http://www.88dzw.com

    μPC1366是黑白电视机中图像通道集成块,内部有四级高增益差动放大器和同步检波器,所以用它来提高收音机的灵敏度还是值得一试。

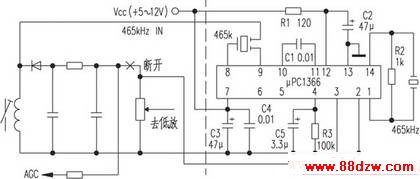

    电路如附图虚线的右侧。电路无任何特殊元件,只需按图连接,不用调试,即成。但须注意:所用收音机的中频必须是465kHz。

    此电路还能提高收音机的选择性,这一点用在短波收音机上最明显。
