④

⑤

　　4.袖珍式收音/音乐两用机袖珍式收音/音乐两用机，体积小巧，随身携带方便，适合于人们户外活动时使用。图6是该机的电路原理图。收音机部分，采用HY414型或TA7642型直放式单片收音机专用集成电路，灵敏度高，耗电小，电路非常简单，安装调试容易。音乐部分采用1片模拟产生3种迪斯科音乐的模拟声集成电路。工作时将S打向“音乐”挡，通过选择SB1～SB3，IC可输出不同的迪斯科音乐声，同时IC还能驱动小电珠DZ1、DZ2随音乐节奏同步闪烁。

⑥

　　5.自动电子警戒线在军事防区、仓库重地、危险领域等禁止外人通行的场所，设置一道电子警戒线是十分必要的。图7是自动电子警戒线的电路图。它实际上是简易光控报警电路，IC工作时，可分别控制2路输出信号：1路信号由VT1、VT2构成的复合放大电路将警报声放大，驱动号筒式扬声器发声。另1路信号由VT3触发双向可控硅（或继电器）导通，点亮射灯D，显示出“禁止通行”的字样。

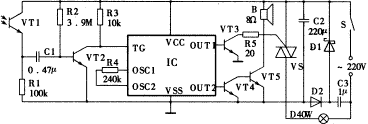

⑦

　　6.声控电子鸟阳台上一只活蹦欢跳的小鸟，吱吱喳喳唱个不停。当走近一看，噢！原来是一只毛绒玩具鸟。真奇怪，这只玩具小鸟怎么又会动又会叫呢？答案就在图8所示的电路中。IC是模拟鸟叫声集成电路。三极管VT1，压电陶瓷蜂鸣器B1，电阻R1、R2和R3，电容C1和C2等组成声控电子开关。平时无声响时，B1处于高阻状态，当击掌、吹口哨或周围声响达到一定强度时，压电陶瓷片因振动产生感应电压，经R1触发VT1导通，由VT1发射极输出一正触发脉冲，触发IC的TG端，IC被触发工作。OUT1端输出鸟叫声音频信号，经VT2放大后推动扬声器B2发声；OUT2端输出脉冲信号，经VT3、VT4二级放大，驱动1.5V直流小电机DJ旋转，再由机械传动装置让模型鸟产生相应动作。

⑧

　　7．声控钥匙牌声控钥匙牌是一种实用而有趣的新型电子钥匙圈。当您忘了钥匙（扣在声控钥匙牌上）放在什么地方时，可拍一下巴掌或吹几声口哨，钥匙牌就立即发出清脆的“嘀、嘀、嘀”声，仿佛在告诉主人“我在这儿，我在这儿”，十分有趣。图9是声控钥匙牌的电路图。声控钥匙所用模拟声集成电路有一个与上述模拟声集成电路显著不同的特点，就是它的受话器和发声器是同一个压电陶瓷蜂鸣器，IC的外围电路只有1只压电蜂鸣器B和1只振荡电阻R（振荡电阻亦可做进集成电路内）。整个声控钥匙牌电路极其简单，体积十分小巧。
