喊话器

文章摘要：BM小型驻极体话筒 12V电池夹 50mm×40mm电路板BL8Ω/2W扬声器所用的元器件如表3所示。在三极管的家族中,从它们的结构上来看,可以分为NPN型三极管与PNP型三极管两大类。从三极管的符号中可以看到发射极有一个箭头,箭头所指的方向就是电流的方向。 NPN型三极管发射极箭头向外,而PNP型三极管发射极箭头向里。因此可以明白NPN型三极管与PNP型三极管的工作电压和电流正好相反,这两类三极管是不能互换的,这在后边的制作中一定要注意。电路中三极管VT3和VT4是一对推挽管,由于工作电流较大,所以要求它们的集电极最大允许电流不小于1A,集电极最大允许耗散功率不小于1W,这样放大器的输出

喊话器,标签：电子小制作,http://www.88dzw.com
BM

小型驻极体话筒



12V电池夹



50mm×40mm电路板

BL

8Ω/2W扬声器

所用的元器件如表3所示。在三极管的家族中,从它们的结构上来看,可以分为NPN型三极管与PNP型三极管两大类。从三极管的符号中可以看到发射极有一个箭头,箭头所指的方向就是电流的方向。 NPN型三极管发射极箭头向外,而PNP型三极管发射极箭头向里。因此可以明白NPN型三极管与PNP型三极管的工作电压和电流正好相反,这两类三极管是不能互换的,这在后边的制作中一定要注意。

电路中三极管VT3和VT4是一对推挽管,由于工作电流较大,所以要求它们的集电极最大允许电流不小于1A,集电极最大允许耗散功率不小于1W,这样放大器的输出功率可达1.5W左右。也可以用其他中功率或大功率三极管代用。

二、电路的制作与调试

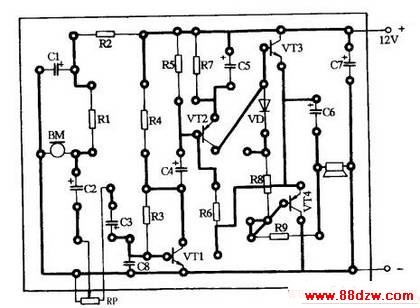

图3-1是喊话器的电原理图,图3-2是它的电路板安装图,图3-3是它的电路板元件图。所有元器件的引线在安装前都应进行镀锡处理,这样才能保证焊接的可靠性。对照图3-1、图3-2和图3-3,依次将电阻器、二极管、电容器、三极管装到电路板上。电阻器在电路板上的安装孔距都是10mm，所以这些电阻器全部为卧式安装,可以贴近电路板。驻极体话筒、电位器、扬声器要用导线连接到电路板上。

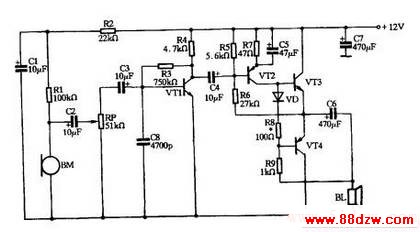

图3-1 喊话器电原理图
