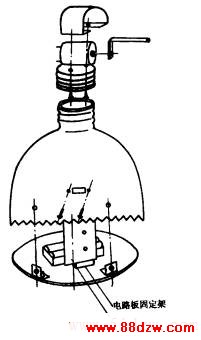

图8-6 吹塑瓶

(8)手持底板手柄，把底板平放于吹塑瓶内，在开关孔下约5mm的位置，在吹塑瓶上找与底板固定螺母相应孔的位置，并钻φ2.2的孔，以便从瓶外用M2的螺丝拧人底板固定架上M2的螺母内。

(9)参照图8-6用瓶盖将易拉罐固定在瓶口上，注意瓶口上开瓶时留下的塑料环要保留在瓶子上，否则瓶盖无法将易拉罐固定在瓶口上。由于瓶盖上固定了焊有偏心轴的电机，无法在易拉罐内转动，可用瓶盖压住易拉罐φ25mm的孔后转动吹塑瓶来拧紧。把切下的另一段易拉罐插入己固定好的易拉罐内。

(10)把装好的电路板固定在电路板固定架上，在电路板与电路板固定架之间要加绝缘纸，防止金属材料将电路短路。将开关、小话筒固定在吹塑瓶上。手持底板手柄装入吹塑瓶内，用M2螺丝把底板固定在吹塑瓶内。参看图8-11。

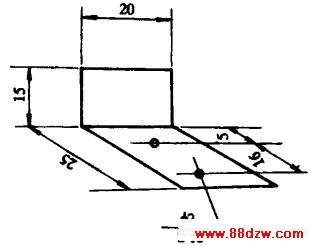

图8-7 电路板固定架 图8-8 底板手柄

如果你有兴趣，再动动脑筋，把它的脸、臂膀，甚至领巾、衣扣用不同的颜色的彩纸装饰起来，那么这个作品就是一个含有科技内容的工艺品了。参看图8-12。

四、电路工作原理

图8-13是声控跳娃娃的电原理图。其中三极管VT2、VT3及其电阻器、电容器组成了单稳态电路。电阻器R5为三极管VT2提供了基极电流；而三极管VT3的基极电流则是从三极管V口的集电极电阻上得到的。三极管VT2集电极与三极管VT3基极之间是直接耦合的；而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C4来完成的。电阻器R4是三极管VT2的集电极负载，三极管VT3的集电极负载是电阻器R6。

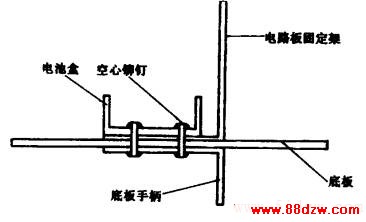

图8-9 铆装示意图 图8-10 易拉罐单稳态电路的特点是它只有一个稳定状态。电路在没有信号输入时选择合理的R4，使三极管VT2稳定在饱和状态，此时它的集电极电压约为0.3V以下。这样使三极管VT3稳定在截止状态。这就是单稳态电路的稳定状态。
