    图3是放大板的布局，其中灯丝线（图中横穿三个电子管座的绞合线）是用两根特富龙镀银线紧密绞合在一起，然后用绞合线将3个电子管的灯丝引脚并在一起，接到电源变压器的灯丝绕组(6.3V)上。6V6GTA的阴极电阻为270Ω，由于我手头没有270Ω的大功率电阻，就用了一个680Ω/7W和一个470Ω/11W的无感陶瓷电阻并起来代替了。

    单端电子管放大器要驱动喇叭工作，一对输出变压器是必不可少的，由于用了6V6GTA的超线性接法，所以我买的变压器也特地要求厂家制作时将超线性端引出引脚。图2中的sp线就是接输出变压器的超线性接头的，p是接输出变压器的接头，E是接地的，B+则是接电源250V DC的。

    音量电位器可以安装在前面板上，这样调节音量时比较方便，但要注意，从音频输入RCA端子到音量电位器之间的连线最好用质量好的屏蔽线，以免杂音干扰。音量电位器到放大板audio in接线也要用屏蔽线。

     整个机器和外界的连线有交流进线、连接电脑声卡的音频线、连接音箱的喇叭线。接喇叭的喇叭座和接音频线的RCA座应选用质量较好的镀金的产品，交流输入的IEC端子（电脑机箱后面接220V市电的那个黑色端子）用250V/10A的即可。这些座子和端子都可安装在整机的后面板上，RCA座和交流输入座间的距离应尽量大些。

    交流开关也可安装在后面板上，虽然开机时略有不便，但避免了交流线在机内走线太长而带来干扰。我在制作时用了一个小辅助变压器和一个继电器，辅助电源变压器220V输入没有开关，直接经过保险输入220V交流电，输出20V交流经过整流滤波稳压后，驱动继电器线圈和一个开机指示用的蓝色发光二极管。最后我在驱动线路上加了一个小信号开关，来控制整机的开关。

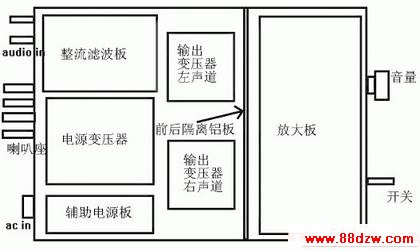

    图4是我制作时用的结构布局，实际制作时可以灵活改变布局。图5是完成后的外观图。

三、注意事项

（1）制作时，应先将整流滤波板和放大板的元件焊好，变压器等要先用螺丝固定到机壳底上，变压器和机壳之间应加垫一层橡胶皮或别的物质，以减小变压器的振动给音质带来的不良影响，然后将整流滤波板和放大板安装到机壳里，整理好它们之间的走线，然后将线一根根焊好，多余的线剪去。所有的地线要接到机壳上，并且要一点接地，接地点一般选在IEC座附近就可以了。

（2）制作完成后，应仔细检查所有的连线是否正确，是否有漏接的地方，电解电容的极性是否接反，若焊接无误，先将机内的焊锡渣、剪掉的元件脚等清理干净，然后加电开机调试。调试前一定要将喇叭接到机器上，不然加电是要烧掉机内输出变压器的!另外，因为机内有高压，在发现有漏电的情况下不要加电，解决问题后再开机。

（3）开机时先不要插电子管，加电后用万用表量一下灯丝的电压（量的时候要注意安全），应在6.3V左右，B+的电压在420V左右，其他的地方如果没有不良反应（如发热、冒烟等），就可以插上电子管试机了。

（4）断开交流开关要等一分钟左右，等滤波电容里的电放完后再插上电子管。插电子管时，用手指捏住12AT7管子的下方，将它插到管座上。对于6V6GTA，一定要拿住管子的底座再将它插到管座上，不要用手捏着玻璃壳插管。电子管都插到管座上并确认很牢固的时候就可以开机了。将音量电位器调到音量最小位置处，打开交流开关。

（5）如果电子管没有屏极发红，输出变压器没有嗡嗡响，再用万用表量量各点的电压，灯丝电压6.3V，B+应该降到了250V左右， 6V6GTA的3脚电压是230V左右，4脚电压在240V左右，330μF电容两端电压是11V左右，此时6V6GTA的屏流在40mA，12AT7的1脚、6脚的电压应是80V左右，3脚、8脚是1V。

    总结此电子管输出功率较小，但因为它工作在单端甲类的状态下，对喇叭有很强的驱动能力，当配合灵敏度较高的全频小喇叭使用时，在10平方米的房间内可以获得不错的声压效果。
