TDA2030功放电路

文章摘要：TDA2030是许多电脑有源音箱所采用的HI-FI功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种：1.单电源接法 2.双电源接法

TDA2030功放电路,标签：电子小制作,http://www.88dzw.com

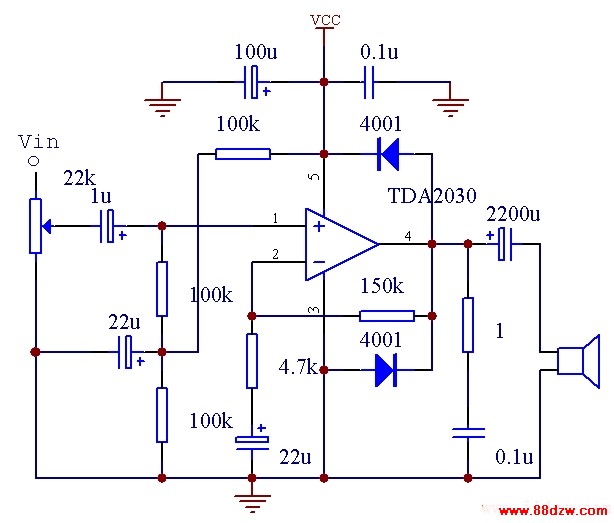

TDA2030是许多电脑有源音箱所采用的HI-FI功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种： 1.单电源接法

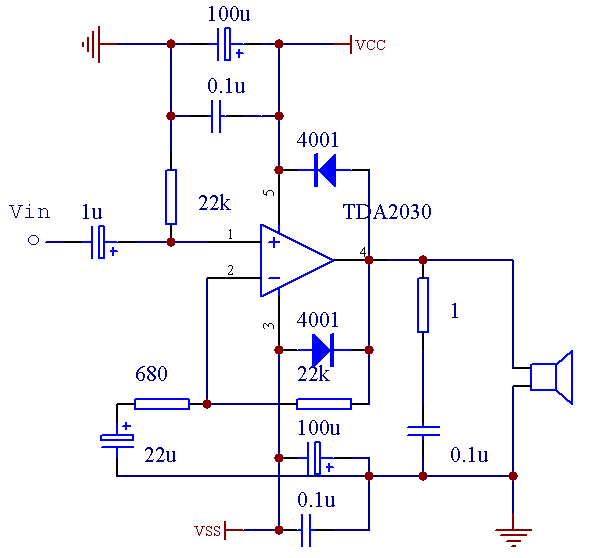

2.双电源接法
