TDA1514×２放大器制作

文章摘要： ＴＤＡ１５１４Ａ集成电路功率ＩＣ，额定输出功率为４０Ｗ，实用电路如图１。按电路图安装后试听，声音很清亮、悦耳。但有偏“冷”的感觉。于是，前置级放大集成电路换上“暖”声调的双运放ＡＤ７１２，使音色趋向“中性”化。ＴＤＡ１５１４Ａ为单列式九脚封装。②脚接内部保护电路，当负荷过载时，开启静音电路，防止音频信号流过功率块的内部放大电路，从而保护该集成块不致于过流而烧毁。静音电路由ＲＡ和ＣＡ的充放电路和②脚内部电路所组成。须注意的是该集成块散热板是与负电源④脚相通的，所以装制时应填云母片与散热器绝缘。

TDA1514×２放大器制作,标签：电子小制作,http://www.88dzw.com

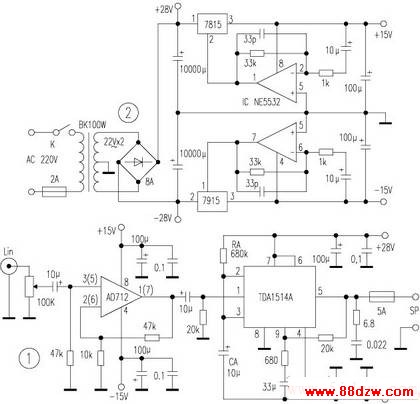

    ＴＤＡ１５１４Ａ集成电路功率ＩＣ，额定输出功率为４０Ｗ，实用电路如图１。按电路图安装后试听，声音很清亮、悦耳。但有偏“冷”的感觉。于是，前置级放大集成电路换上“暖”声调的双运放ＡＤ７１２，使音色趋向“中性”化。
　　ＴＤＡ１５１４Ａ为单列式九脚封装。②脚接内部保护电路，当负荷过载时，开启静音电路，防止音频信号流过功率块的内部放大电路，从而保护该集成块不致于过流而烧毁。静音电路由ＲＡ和ＣＡ的充放电路和②脚内部电路所组成。

　　须注意的是该集成块散热板是与负电源④脚相通的，所以装制时应填云母片与散热器绝缘。
