    做一块好的功放当然要用好一点的元器件，我用到的电阻电容都是以日系的居多。相对来说日系的性能还可以，而且也不是特别贵。下面那个旋钮较长的是ALPS普通双联电位器。

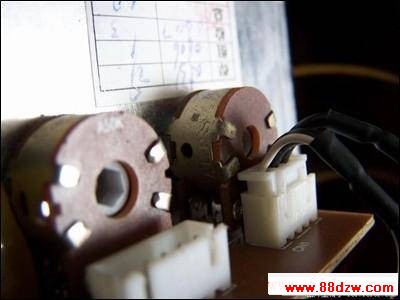

    左边的是音箱原来用来调节低音的电位器，现在弃之不用，右边的是ALPS。

    两个ELNA的8200uF电容作电源滤波。四个摩托罗拉金属封装二极管，当时买4元一个，据说并联几个小电容滤波效果会好一点，并在二极管上的是国产的CBB电容。大电容后面两个绿色的是nichicon的47uF小电解电容，再后面那些红色的小方块是WIMA电容。

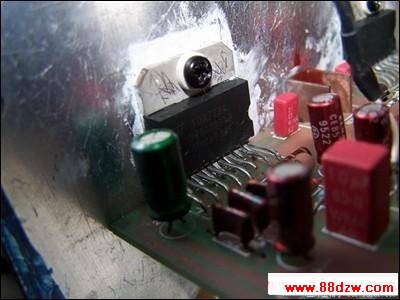

 功放集成电路TDA7294

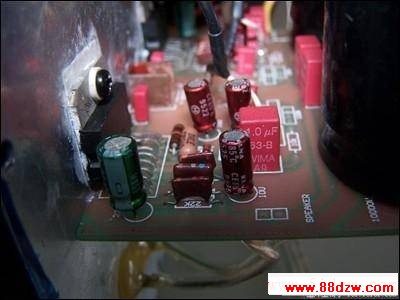

    印着22K字样的那里用的是东京光音的电阻，当时买3元一个。此外还用到了DALE、西电的电阻，价格稍微便宜。

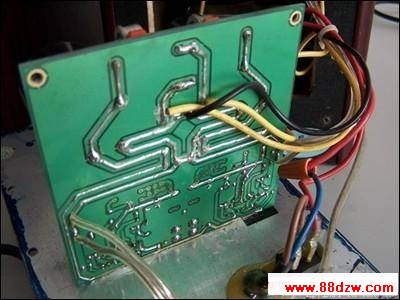

    PCB一点接地，大电流的线路加多一层锡。全部使用含银锡丝焊接。

    该功放开关机无冲击声，没有输入的时候耳朵靠近喇叭也听不到噪音。个人感觉其解析力比起原来的要强不少，声音显得更通透，声场表现更出色。
