    这里介绍一个用TDA2009A功放集成电路制作的10+10W的立体声放大器（见图）。由于采用专用集成电路，使得它的制作变得非常简单，性能也不错。它的主要性能特点如下：

电源电压

直流8-24V/1-2A



功率输出

>10W

4Ω负载，24VDC 电源

>6W

4Ω负载，24VDC 电源

>4W

4Ω负载，12VDC 电源

S/N

>75dB

10W输出时

频率响应

10Hz—50kHz

-3dB

增益

36dB



输入电平

100mV满功率输出

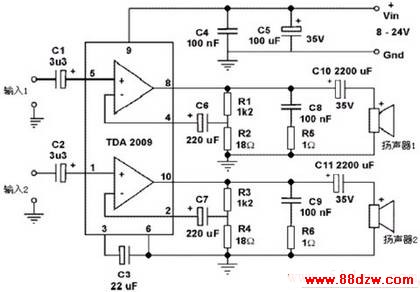

原理及制作要点： C1、C2为输入电容，C10、C11为输出电容，C6、C7为反馈电容，C4、C5为电源滤波电容。R1/R2或（R3/R4）控制反馈量，放大器的增益等于1+（R1/R2）=68或37dB。该装置电源电压最大为DC28V。工作时TDA2009A需加散热片，并应注意电源线和接扬声器接线的选择。输入端应选用屏蔽线并尽可能的短。焊接TDA2009A时注意时间要短，动作要快，但要让其充分与电路板融合，保证接触良好、可靠。
