音色纯美的单端纯直流甲类前级放大器
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8167次
文章摘要:调试:安装检查无误即可接一只50W双22V的环牛调试,先不要接音源,把电源电压调为24V,注意正负电压要对称,这样才能确保高保真。然后测量输出有没有直流电压,如果没有则属正常,可以进行下一部调试:①输入级的每管的静态电流调为3mA左右(有利于提高动态范围,并使其工作在甲类状态);②输出管调为10-20mA,使A1145/C2705工作在甲类状态(不要盲目调得太高,以免发热严重影响稳定性,易烧毁管子);③通电15分钟以上测量输出级没异常即可试音。 试听器材如下:马兰士CD机作音源,音箱采用惠威R1C + SS6N自制的书架监听音箱,国产名牌前后级功放(前级已用极品运放AD827打摩过,音质比原来
音色纯美的单端纯直流甲类前级放大器,标签:电子小制作,http://www.88dzw.com调试:安装检查无误即可接一只50W双22V的环牛调试,先不要接音源,把电源电压调为24V,注意正负电压要对称,这样才能确保高保真。然后测量输出有没有直流电压,如果没有则属正常,可以进行下一部调试:①输入级的每管的静态电流调为3mA左右(有利于提高动态范围,并使其工作在甲类状态);②输出管调为10-20mA,使A1145/C2705工作在甲类状态(不要盲目调得太高,以免发热严重影响稳定性,易烧毁管子);③通电15分钟以上测量输出级没异常即可试音。
试听器材如下:马兰士CD机作音源,音箱采用惠威R1C + SS6N自制的书架监听音箱,国产名牌前后级功放(前级已用极品运放AD827打摩过,音质比原来好),挑选了几张听惯的CD歌碟比较试听,明显发觉本文的单端纯直流甲类前级与运放块前级相比别具风味:本前级的声场宽阔、动态特别好、表现出音乐定位、解析力相当出色,低频控制相当好(收放自如),总体上层次感丰富,高频纤细、中频甜美圆润,美妙动听,特别是播放雨果正版CD时,歌手的齿音、丝丝换气声清晰可闻,充分体现单端纯直流甲类电路的优点!细节表现得淋漓尽致、高音如丝般顺滑,声音质量非常纯净!她一尘不染的音色一定会让你过耳难忘!

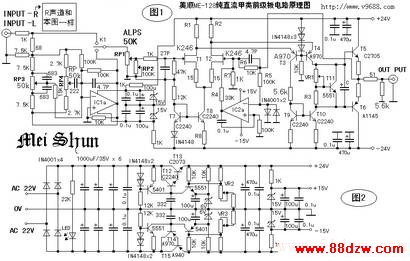

最后提醒仿造的发烧友注意:注意输入地与输出地在线路板上设计一定要分开到电源处才相连。另外一定要按文中提及的元件选择去制作(总体造价才百余元,不算多)。这样才能获得好效果!用本前级可对已有音响进行替换升级。如要组装功放机可配搭甲类后级功放(例如美顺ME-308纯直流电流负反馈型甲类功放,电路原理图)。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
