音色圆润细腻的Hi-Fi大功率DMOS集成功放TDA7293

文章摘要： 为了解决数码音源（如CD、VCD、DVD等）的数码音乐的干硬、发毛，图1的电路具备了对数码声有柔化作用，能对数码音源的前冲“发毛”声音柔化，把干硬的声音乐化，起这一功能的是图1电路中的图中cf1、cf2是高频交流增益补偿网络，其作用是消减数码声（对60－80KHz以上的高频泛音加以压缩或减弱）。图中的IC2是直流伺服作用。 元件选择宗旨：好的电路设计加上优质元件的选用其效果就能发挥至高极限！①信号耦合用ＷＩＭＡMKP聚丙烯无感电容 ；②电阻采用进口金属膜低噪精密（±1％）的五色环电阻，其噪音十分低；③无极电容采用日本乐声金属化无感CBB电容及MKP聚丙烯无感电容；④线路板采用镀银的玻纤

音色圆润细腻的Hi-Fi大功率DMOS集成功放TDA7293,标签：电子小制作,http://www.88dzw.com

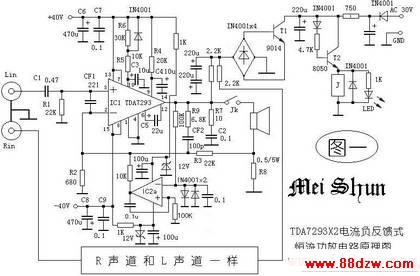

    为了解决数码音源（如CD、VCD、DVD等）的数码音乐的干硬、发毛，图1的电路具备了对数码声有柔化作用，能对数码音源的前冲“发毛”声音柔化，把干硬的声音乐化，起这一功能的是图1电路中的图中cf1、cf2是高频交流增益补偿网络，其作用是消减数码声（对60－80KHz以上的高频泛音加以压缩或减弱）。图中的IC2是直流伺服作用。

元件选择宗旨：好的电路设计加上优质元件的选用其效果就能发挥至高极限！①信号耦合用ＷＩＭＡMKP聚丙烯无感电容 ；②电阻采用进口金属膜低噪精密（±1％）的五色环电阻，其噪音十分低；③无极电容采用日本乐声金属化无感CBB电容及MKP聚丙烯无感电容；④线路板采用镀银的玻纤环氧板（镀银的好处：防止氧化、减小了焊点电阻，有利于提高小信号的分析力），印上蓝色油高档化；。

组装功放的应用：图1的电路是双声道的不含电源部分（电源部分原理图很简单，在这里没有画出来），这样做的好处在于提高了左右声道的信噪比，而且组装功放组合时可将电源远离减少了交流干扰，这样就能做出一台好功放。在这时推荐一个AV、Hi-Fi两相宜的方案：虚拟杜比环绕声处理电路QS7779→BBE电路（BA3884）→音调电路（美顺电子厂的ME-128或KA-307甲类前级或SP-27或LM4610N）→功放板，另外加上400W双26V的环牛即可。▲组装时要注意一点接地法及输入地与输出地要分开到电源地才能相连。▲以上方案实际时视爱好及应用而选择与删减。▲建议搭配KA-307卡拉OK前级或ME-128甲类前级一同使用，音质更佳。

    对于想组装功放的发烧友，图1的电流负反馈式恒流功放电路是一个十分理想的功放，加上BBE、虚拟环绕、卡拉OK甲类前级等就是一台高品质的功放了。并且增加了发烧经验，感受自己组装的亲切感！成功感！

试听器材如下：马兰士ＣＤ机作音源，音箱采用惠威R1C + SS6N自制的书架监听音箱， 挑选了几张听惯的ＣＤ歌碟比较试听，明显发觉到之处TDA7293做的电流负反馈式恒流功放搭配单端纯直流甲类前级音质别具风味： 声场宽阔、动态特别好、表现出音乐定位、解析力相当出色，低频控制相当好（收放自如），总体上层次感丰富，高频纤细、中频甜美圆润，美妙动听，特别是播放雨果正版CD时，歌手的齿音、丝丝换气声清晰可闻，充分体现单端纯直流甲类前级电路搭配Hi-Fi大功率DMOS集成功放——TDA7293的优点！细节表现得淋漓尽致、高音如丝般顺滑，声音质量非常纯净！她一尘不染的音色一定会让你过耳难忘！

     关于对采用TDA7293做的电流负反馈式恒流功放那优美的放音试听的描述就不作多说了，请广大发烧友自己动手去体验吧！那音质魅力十分棒！
