热转印制板法

热转印制板法,标签：电子小制作,http://www.88dzw.com

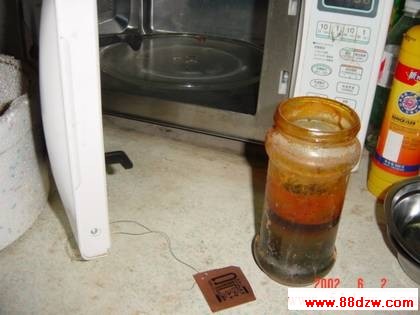

第6步：准备好三氯化铁溶液进行腐蚀。

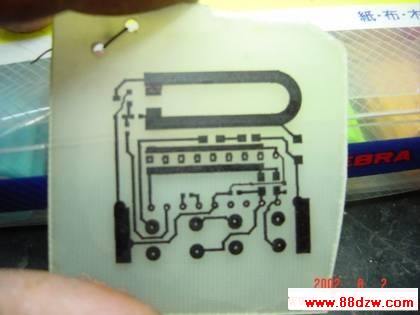

第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。

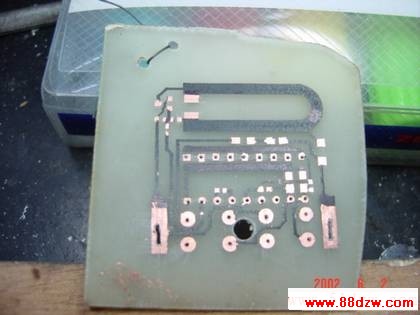

第8步：清理出焊盘部分，剩下的部分用于阻焊。

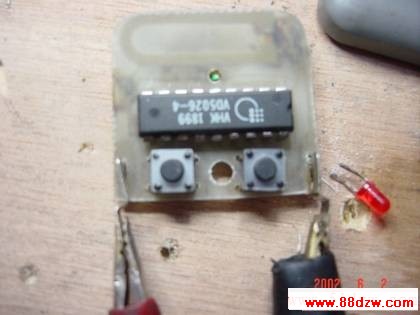

第9步：安装所需预定原件并焊接好。（上面）

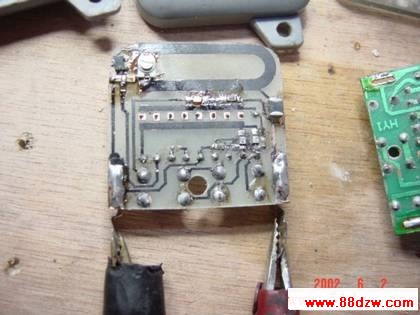

贴片元件面：

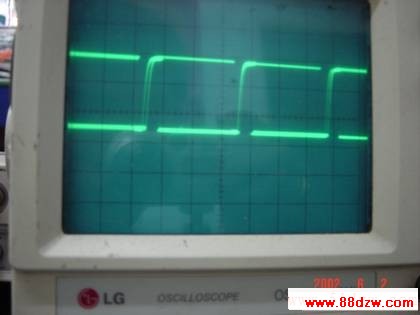

第10步：测试5026发射端各工作点的电压波形，以验证其正确性。

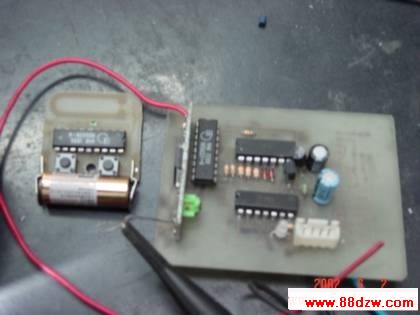

检查无误，即可以进行最后和接收端的调试，能正常工作即大功告成了！

关于热转印纸的来源问题的问与答?

请问哪儿有卖热转印纸？

请仔细看第二步说明：JS所说的热转印纸就是不干胶纸的黄色底衬！具体一些：
可以说是随处可见，你只要去买一些不干胶贴，揭去上面的不干胶贴剩下的黄色底衬就是所谓的热转印纸了！

热转印制板需注意的几点：

1：不要使电熨斗过热或者过凉，最佳温度是140～170之间，在这个温度范围以内，塑料碳粉的转移特性最佳。

2：要等温度低一些以后再将转印纸揭下来，慢慢的揭，发现又没转印好的部分请再盖上，再次加温加压进行热转移。

3：一些实在有问题的部分（比如断线）请用油性碳素笔或者指甲油，油漆什么的进行补救一下不过这种情况不是很多。
