用LM339制作的双限比较器（窗口比较器）

文章摘要： 图7电路由两个LM339组成一个窗口比较器。当被比较的信号电压Uin位于门限电压之间时（UR1<Uin<UR2），输出为高电位（UO=UOH）。当Uin不在门限电位范围之间时，（Uin>UR2或Uin<UR1）输出为低电位（UO=UOL），窗口电压ΔU=UR2-UR1。它可用来判断输入信号电位是否位于指定门限电位之间。

用LM339制作的双限比较器（窗口比较器）,标签：电子小制作,http://www.88dzw.com

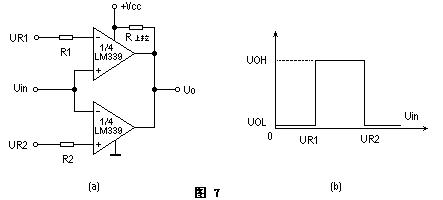

    图7电路由两个LM339组成一个窗口比较器。当被比较的信号电压Uin位于门限电压之间时（UR1<Uin<UR2），输出为高电位（UO=UOH）。当Uin不在门限电位范围之间时，（Uin>UR2或Uin<UR1）输出为低电位（UO=UOL），窗口电压ΔU=UR2-UR1。它可用来判断输入信号电位是否位于指定门限电位之间。
