    由此可得TFA9810T的效率为：



4 结 语
    介绍了模拟全桥D类功放拓扑结构，详细探讨了通过二阶巴特沃思滤波器设计和功放PCB布局，抑制了因Deadtime等产生的EMI。最后基于NXP公司D类功放TFA9810T，实现了一种新型绿色能效双通道D类音频放大器设计。仿真和测试结果表明，在供电电压约为15 V时，放大器可向两8 Ω扬声器提供10 W×2的输出功率，转换效率达90％，总谐波失真小于7％，1 kHz正弦波音频输出无交越失真，无明显EMI干扰，功放壳体相对温升25℃。随着当今社会节约能源的要求，该类绿色能效设计将在未来几年达到更广泛的应用。

www.88dzw.com

    对全桥,进一步减小导通损耗，要使MOSFET漏源的导通电阻RON尽量小。选取低开关频率和栅源电容小的MOSFET，加强前置驱动器的驱动能力。
1．4 LPF低通滤波级

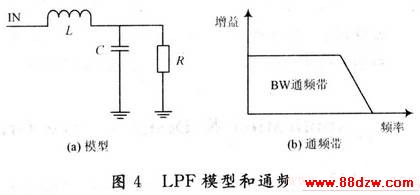

    LPF滤波器可消除PWM信号中电磁干扰和开关信号，提高效率，降低谐波失真，直接影响放大器带宽和THD，必须设置合适截止频率和滤波器滚降系数，以保证音频质量。对于视听产品，20 Hz～20 kHz为可听声；低于20 Hz为次声；高于20 kHz为超声。应用中一般设置截止频率为30 kHz，这个频率越低，信号带宽越窄，但过低会损伤信号质量，过高会有噪声混入。常用LPF滤波器一般有巴特沃思滤波器、切比雪夫滤波器、考尔滤波器三种。巴特沃思滤波器在通带BW内最大平坦幅度特性好，易实现，因此视听产品多采用等效内阻小，输出功率大的LC二阶巴特沃思滤波器如图4所示。

1．5 负反馈
    负反馈是LPF电路，将检测到的输出级音频成分反馈到输入级，与输入信号比较，对输出信号进行补偿、校正、噪声整形，以此改善功放线性度，降低电源中纹波(电源抑制比，PSRR)。负反馈可减小通带内因脉冲宽度调制、输出级和电源电压变化而产生的噪声，使输出PWM中低频成分总能与输入信号保持一致，以得到很好的THD，使声音更加丰富精确。
1．6 功耗效率分析
    D类效率在THD<7％情况下，可达85％以上效率，远高于普及使用的最大理论效率78.5％的线性功放。根本原因在于输出级MOSFET完全工作在开关状态。理论上，D类功放效率为：


    假设D类功放MOSFET导通电阻为RON，所有其他无源电阻为RP，滤波器电阻为RF，负载电阻为RL，则不考虑开关损耗的效率为：

式中：fOSC是振荡器频率；tON和tOFF分别是MOSFET开、关频率。此时效率为：
