    LDO模式(TMR引脚开路时)可禁止充电终止电路或电池检测电路工作。并将安全定时器时钟保持在复位状态。该模式通常用于无电池或正在进行测试的工作环境。

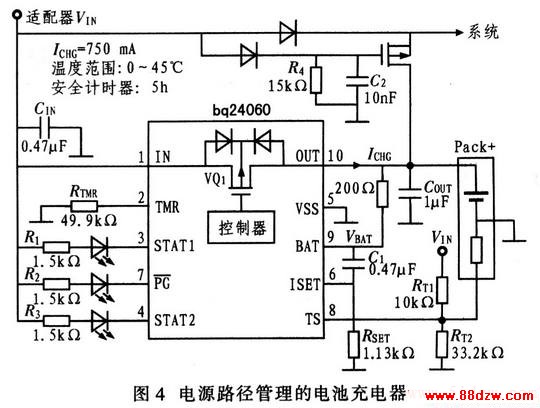

    许多应用都要求在电池充电同时给系统供电。如图l所示，系统直接连接到电池充电输出，系统和充电器间的相互影响会使安全计时器生成错误充电终止信息。图4为能够解决上述问题的典型应用电路。这里有两个独立的电源路径，一个给电池充电，另一个给系统供电。如果AC适配器不可用，那么电池放电MOSFET在R4和C2设置的时间延迟之后就会打开，这样电池就能给系统供电了。



3 总结
    支持热调节功能的线性电池充电器能显著提高散热设计与安全性。利用输入OVP机制，只有经过认可的适配器才能给电池充电，从而提高系统安全性。
