基于SP66?8的手电筒LED照明电路实现

[10-10 20:42:03]   来源:http://www.88dzw.com  电子制作   阅读:8658

文章摘要:图2中R3的阻值可将流过LED的电流设定为350MA。由上式可得,增大R3的阻值可以降低该电流。另外一种控制LED亮度的方法是在SHDN引脚上施加一个DWN信号。 图4:2节五号电池驱动350mA LED并带有亮度调节功能的控制回路。 在电池放电完毕之前,SP66?8一直对输出电流进行调节。如图3所示,为了避免较早出现低电警告,使用SP66?8构成的检测电路调整开关。当LBI输入电压降到0.61V以下时,D3开关给出低电压指示,这表示电压过低。此时,LED上流过1mA左右电流。通过下式可以检测出电池电压下降的值: 将图3中的R5和R6值代入上式,得到低电压指示值为2V左右。图4与图2仅有一点

基于SP66?8的手电筒LED照明电路实现,标签:电子小制作,http://www.88dzw.com


图2中R3的阻值可将流过LED的电流设定为350MA。由上式可得,增大R3的阻值可以降低该电流。另外一种控制LED亮度的方法是在SHDN引脚上施加一个DWN信号。

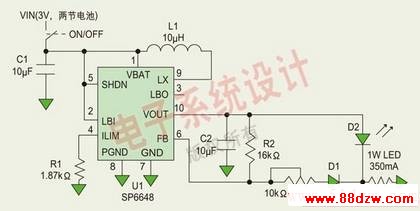

 图4:2节五号电池驱动350mA LED并带有亮度调节功能的控制回路。
图4:2节五号电池驱动350mA LED并带有亮度调节功能的控制回路。


在电池放电完毕之前,SP66?8一直对输出电流进行调节。如图3所示,为了避免较早出现低电警告,使用SP66?8构成的检测电路调整开关。当LBI输入电压降到0.61V以下时,D3开关给出低电压指示,这表示电压过低。此时,LED上流过1mA左右电流。通过下式可以检测出电池电压下降的值:




将图3中的R5和R6值代入上式,得到低电压指示值为2V左右。

图4与图2仅有一点点差异,图4包括一个额外的满量程为10KΩ的可变电阻器,以便调节LED的亮度。当可变电阻器上的电流接近零或超过350mA时,LED上的电流不变。

Sipex提供的完善方案将使整个电路小型化。就性价比而言,Sipex的LED驱动是最好的选择。对于大电流的LED应用,SP66?8驱动器则是最佳选择。如果要驱动更大电流的LED,可选择Sipex的SP76?8,它能驱动700mA的LED。Sipex的升压驱动器具有设计简单、封装小巧和能效比好等特点。
