　　充电电路逻辑关系图

　　可见，B点电位在放电状态时为低电位，充电状态时为高电位，与A点电位相同。由此我们将这两点电位接入到与非门的输入端。

　　3、总体逻辑关系

　　将A、B两点与脉冲信号均接入与非门的输入端，再经一个非门输出信号。这样，就可构成了一个逻辑关系。如表1。接到电池两端，这里可以用一个开关TWH8778来连接。

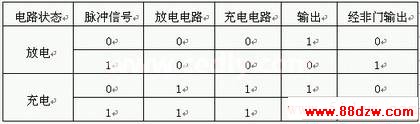

　　表1：输出信号逻辑关系

　　其他电路部分，主要有电源控制部分，可采用整流、滤波、稳压将交流信号转换为我们需要的直流电源。充电电流可采用恒流源充电。

　　四、总结

　　该设计中所用到的电路和器件均为我们常见电路，对现在电类专业的学生很有帮助，可通过此类电子制作，巩固专业知识，加强对各部分电路的理解和各器件的性能及使用方法。

　　针对锂离子电池的修复仪在今后发展中是必不可少的，因为锂离子电池环保、节能的特点，它将是今后发展中的重点，很多家用电器产品都将逐步采用锂离子电池。

　　另外，该充电器还可经过改造对镍镉电池或是镍氢电池进行充电，可将其功能再进一步扩展，还留有很大的思考空间。
