　　DSL Forum的终端管理模型如图2所示，它确定了BOSS、ACS、DSLAM、家庭网关、终端设备的整体模型，被业界广泛引用。

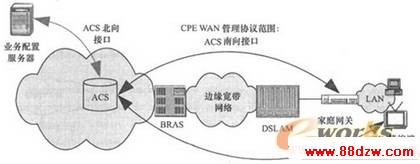

图2 DSL Forum终端管理结构


　　DSL Forum制订了TR069等标准对终端管理技术做出了规定。其中TR069规定了ACS与终端之间的管理协议，基于TCP/IP，规定了多个RPC Method用于管理应用;TR111[3]规定了应用TR069进行远程管理的方法，并给出了设备和网关采用DHCP关联方式和穿越NAT网关进行管理的方式;TR106[5]规定了终端设备的TR069典型数据模型;正在制订中的WT135规定了STB的TR069典型数据模型，确定STB至少包括SP信息、观众状态、VoD三部分应用信息，并详细描述了视/音频业务能力相关的数据参数。

　　(2)HGI
　　HGI(home gateway initiative)成立于2004年，由多个运营商主导，主要通过研究家庭网关来拓展家庭宽带通信业务和市场。HGI对终端管理的研究继承了DSL Forum的参考模型，加入了服务提供商，形成了服务提供商、BOSS、ACS、家庭网关、终端的整体管理架构(如图3所示)，并着重研究RMS/ACS与HG之间接口、HG与ED之间接口[6]。

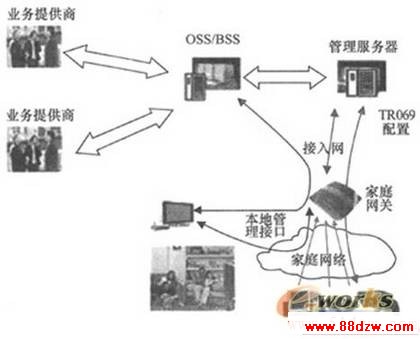

图3 HGI终端管理结构
HGI规定的技术实现方式特点是，在架构和远程管理协议方面全面采用DSL Forum技术体制，同时对家庭网关的功能进行了额外的规定，增加了本地管理的使用场景，并定义该接口在本地采用HTTP+HTML方式，远程采用DSL Forum规定的方式(如图4所示)。

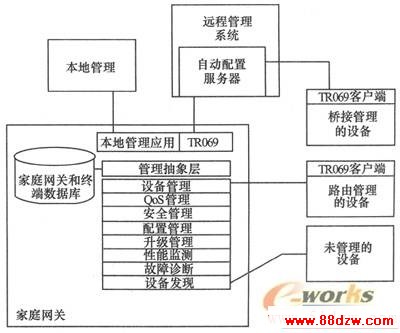

图4 HGI终端管理功能分布


　　(3)ATIS IIF
　　ATIS在2005年10月成立了IPTV合作论坛(IIF)对新IPTV技术进行探讨，ATIS IIF已经对IPTV的需求、架构、终端做出了详细的规定。在终端管理方面，ATIS IIF同样定义了终端管理应用层需求和管理架构[7](如图5所示)，它建议基于TR069协议进行IPTV客户端设备的管理，同时也要求业务层、家庭网关进行终端管理协议的转译，以兼容其他协议的设备。

www.88dzw.com

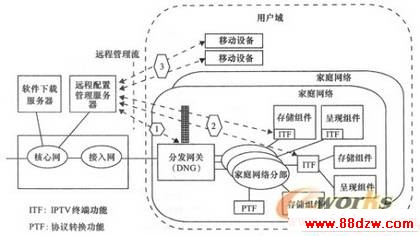

图5 ATIS终端管理结构

　　(4)CEA
　　CEA(消费电子协会)是互联网界最强大的终端定义组织之一，但是CEA对终端管理并不热心，它规定了终端管理的简要说明，要求至少能覆盖HG错误、网络错误、故障诊断等功能，并不打算做进一步的研究。
　　(5)ITU-T
　　ITU-T的FG IPTV(IPTV焦点组)目前已经完成了IPTV终端管理功能需求性的定义，已经进入到IPTV GSI(IPTV全球标准举措)阶段。FG IPTV基本采用了HGI的终端管理和家庭网络的架构，这里就不再赘述。
　　(6)CCSA
　　CCSA(中国通信标准化协会)主要根据中国IPTV业务的发展情况，对IPTV终端管理的研究主要基于CCSA IPTV特别任务组所定义的IPTV行业标准总体架构，规范了终端管理平台功能和相关接口的应用层要求，终端侧相关功能未作规定，同时给出了IPTV终端管理中系统和业务配置、软件升级、监测、故障诊断等的具体流程，目前已进入报批阶段。
