基于MC9S08AW32和HT1621家电液晶显示系统设计

文章摘要： 图2 是HT1621的“写”命令和数据的信号时序图。 根据图2“写”命令和数据的信号时序图，以及MC9S08AW32的端口定义，通过下面的赋值语句和宏定义，初始化MC9S08AW32对HTl621的三个控制端口为“输出”，完成3个端口的高低电平设定。 3．2 软件设计流程图 软件设计流程图如图3所示。4 结 语 该设计主要应用于家电控制系统的显示部分。液晶显示系统是家电控制系统的重要组成部分。MC9S08AW32和HT1621都具有高性能、低功耗、可靠性高等优点。目前，将两者相结合，已经成功应用于电饭煲、冰箱、空调、洗衣机等家电液晶显示系统。实践证明，该显示系统

基于MC9S08AW32和HT1621家电液晶显示系统设计,标签：电子小制作,http://www.88dzw.com

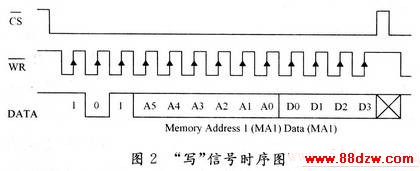

    图2 是HT1621的“写”命令和数据的信号时序图。

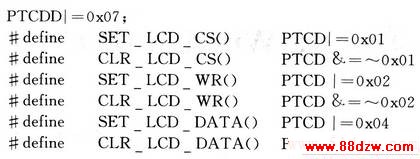

    根据图2“写”命令和数据的信号时序图，以及MC9S08AW32的端口定义，通过下面的赋值语句和宏定义，初始化MC9S08AW32对HTl621的三个控制端口为“输出”，完成3个端口的高低电平设定。


3．2 软件设计流程图
    软件设计流程图如图3所示。

4 结 语
    该设计主要应用于家电控制系统的显示部分。液晶显示系统是家电控制系统的重要组成部分。MC9S08AW32和HT1621都具有高性能、低功耗、可靠性高等优点。目前，将两者相结合，已经成功应用于电饭煲、冰箱、空调、洗衣机等家电液晶显示系统。实践证明，该显示系统不仅显示稳定，功耗小，设计、使用方便，而且通过节省单片机I／O口，降低了生产成本，达到工业上对显示系统性能的要求。

www.88dzw.com

    粗体100即“100”表示命令模式类型。如果执行连续的命令，除了第一个命令，其他命令的模式类型码将被忽略。LCDOFF命令使LCD偏压发生器失效，从而关闭LCD显示；LCD ON命令使LCD偏压发生器有效，从而打开LCD显示。BIAS&COM是LCD模块的相关命令，可以使HT1621与大多数LCD模块相兼容。
1．3 HTl621命令格式
    HT1621可以用软件设置。两种模式的命令可以配置HTl621和传送LCD所显示的数据。HTl621的配置模式称为命令模式，命令模式类型码为100。命令模式包括系统配置命令，系统频率选择命令，LCD配置命令，声音频率选择命令，定时器／WDT设置命令和操作命令。

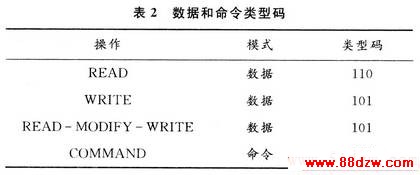

    数据模式包括READ，wRITE和READ-MODI-FY-WRITE操作，表2是数据和命令模式类型码表。模式命令应在数据或命令传送前运行。如果执行连续的命令，命令模式代码即100，将被忽略。当系统在不连续命令模式或不连续地址数据模式下，端口CS应设为“1”，而且先前的操作模式将复位。当端口CS返回“0”时，应先运行新的操作模式类型码。

2 液晶显示系统硬件电路的设计
2．1 MC9S08AW32微控制器
    MC9S08Aw32微控制器是美国飞思卡尔半导体公司开发的基于高性能HCS08核的系列成员之一。它包含众多有价值的特性，如20 MHz内部总线频率，32 KB片上在线可编程FLASH存储器，2 KB片上RAM，灵活而无需外部元件的内部时钟发生器，低压检测、高性能的模／数转换器(ADC)，串行通信模块等。即使在各类恶劣环境下，MC9S08Aw32亦可达到极佳的EMC性能。
2．2 硬件接口电路

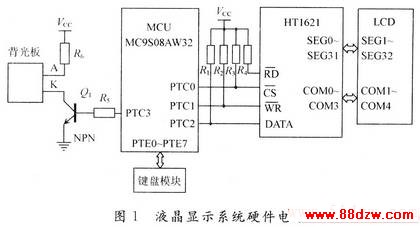

    液晶显示系统硬件接口电路主要包括微控制器MC9S08Aw32、液晶显示模块LCD、背光源、液晶驱动芯片HT1621和按键模块以及电阻、电容元器件等，如图l所示。
