镍氢电池容量筛选电路,标签:电子小制作,http://www.88dzw.com考虑镍氢电池在停止恒流放电进程后,电池的端电压会出现一定幅度的回升,因而我们将比较器设计为施密特触发器形式,并取上限电压值为1.25V,以消除因电压波动可能引起ICM7217计数的重新启动。

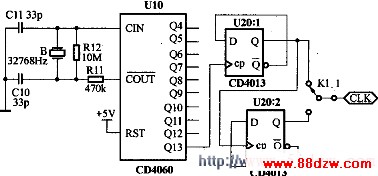

ICM7217的计数脉冲有两路不同的输入。对于较大容量的镍氢电池,放电电流取360mA,此时对应的计数脉冲为1s,而对180mA的放电电流,计数脉冲取2s才能保证计数的结果正确。左下图为脉冲发生及选择电路。
CD4060对32768Hz晶振所产生的信号进行2次分频后输出2Hz的精确方波脉冲,再经过两级D触发器分频后分别输出1Hz与0.5Hz的低频方波,最后经旋钮开关选择后送入ICM7217的CLK端启动计数。
该系统是一个典型的模数混合电路,但需要进行参数调整的元器件并不多。其中,放电电流的调整由RP20完成,这需要我们用数字万用表将运放U20:1的输入电压设定为精确的0.72V。改变RP21的阻值可以调整施密特触发器的阈值电平,这里我们应将其调至准确的1.1V,以保证合适的上下限触发电平以及足够的回差范围。
本例选用的ICM7217后缀为B,应搭配共阳数码管,对于ICM7217A则需要将数码管换为共阴类型;同时,最高位数码管的驱动电路也需要进行一些适当的调整。
