      上图是TF376在CMMB终端的硬件连接图，TF376通过UART接口与终端的AP（应用处理器）或者CP（协处理器）连接，Nagra的SMD CA芯片通过7816接口与TF376连接。CMMB终端系统工作时，AP或者CP将接收到的CMMB码流进行解复用得到复用帧，并将复用帧传送给TF376软件模块，TF376软件模块对相应的复用帧进行CA解扰及安全广播信息处理，播放器可从TF376软件模块得到解扰后的清流数据并进行解码。

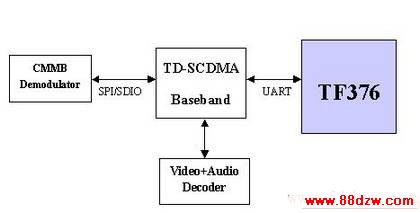

      对于采用MBBMS的TD－SCDMA终端，可以采用下图所示硬件连接方式。

      在此系统中，解复用及解扰的工作都在TD Baseband中完成，解扰后的清流被送入TF376软件模块进行安全广播信息处理，处理后的码流被送入Decoder进行解码。

      上海丰宝电子科技有限公司自2006年起开始关注CMMB产业，并积极与清华同方电子设备有限公司合作，为CMMB终端厂商提供安全广播＋CA解决方案，现有多家终端厂商的产品已量产上市。此方案适用于各种类型的平台，可以协助终端厂商在最短时间内完成安全广播及CA功能。同时，TF376内置银联支付模块，可方便实现CMMB终端的付费问题，方便运营商开展各种增值服务的应用。

      上海丰宝电子科技有限公司与清华同方电子设备有限公司及上海敬达数码共同合作，开发出全球第一套内置SMD CA与安全广播的USB Dongle方案，此方案已通过Nagra与广电规划院认证并已实现量产。
