　　■HSDPA

　　HSDPA（High-Speed Downlink Packet Access）是基于3GPP R99/R4架构的附加方案，也就是UMTS的一种空中介面，其架构中主要包含三个元件，分别是用户设备（User Equipment；UE）、Node B和无线网路控制器（RNC），如(图五)所示。在基本型的标准下，采用耙式接收器（rake receiver）的六类（category 6）行动用户，其尖峰资料传输率可达3.6Mbps；采用先进接收器方案的十类（category 10）行动用户则可再提升到14.4Mbps。

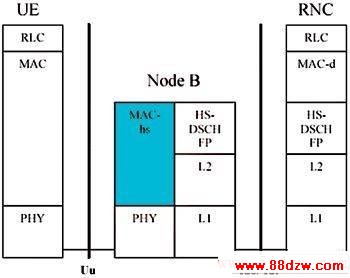

图五　HSDPA协定架构

　　HSDPA是基于现有WCDMA网路的演进，其网路建设成本主要用于Node B（基地台）和RNC的软/硬件升级。它将关键的数据处理从RNC转移到Node B，使数据处理与空中介面更靠近，从而实现更高的系统传输量并改善服务品质。不仅如此，HSDPA还能扩大系统容量，与现有的WCDMA技术相比，HSDPA能在同一个无线载频上为更多的高速率用户提供服务。

　　基本上HSDPA是WCDMA下行链结的封包式数据服务，其数据传送速率在5MHz的频宽下可达8～10Mbps（采用MIMO系统可达20Mbps）。它加入一项新的高速下行共用通道（High Speed Downlink Shared Channel；HS-DSCH），这个通道采用分割代码的方式，将主通道分成了15个子通道，而且配合缩短的TTI（transmission time interval）作法，在2ms的时间内对不同用户进行通道时间分配。这样一来，多个用户就能同时分享频宽，进而提升了频谱的利用率。
