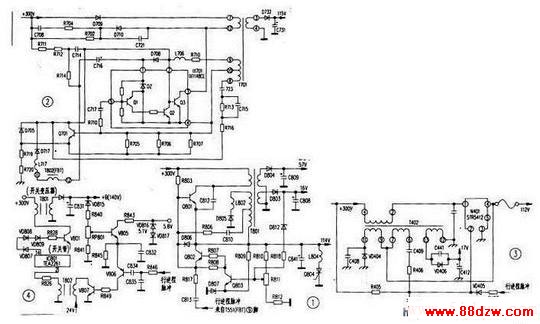

    第六类：需行逆程脉冲锁频，间接取样的他激式并联型开关电源，如采用电源控制 IC TEA2261( 我国熊猫 C74Pxx 系列彩电均采用这种开关电源 ) 。这类开关电源在启动后，来自行扫描电路的行逆程脉冲锁频，且加至自动电压调节电路 ( 见图 4) ，通过调节激励脉冲的占空比来实现稳压。由图可知：来自 FBT 的行逆程脉冲经 R846 、 C835 积分形成行频锯齿波信号，送至 V806 b 极。 V805 、 V806 组成脉宽调制电路， V 806 c 极输出的是经过调制的行频方波信号，方波信号的占空比由 V806 b 、 e 间电压决定。方波信号由 V807 倒相、放大后经反馈变压器 T802 耦合到 TEA2261 ②脚，激励电源振荡。当 +B 电压偏高时． V805 b 极电压升高，因 V805 e 极为恒定 5 ． 8V ，故 V 805 c 极电压降低，即 V806 e 极电压降低一 V 806 c 极输出的行频方波信号占空比减小→经 V807 倒相放大及 T802 耦合后形成的反馈激励脉冲占空比也减小→开关管 V801 导通时间减小→十 B 电压下降。反之亦然。显然，行逆程脉冲不仅对开关电源锁频，而且还参与了振荡稳压 ( 即间接取样作用 ) 因此，如果断开行扫描电路接假负载试机，开关电源输出电压必将大幅降低。另外，不少利用厚膜块 TEA2164 、 TEA2280 构成的开关电源及法国汤姆逊 TFE5114DK 彩电开关电源也是利用行逆程脉冲参与开关管的脉宽调制，故这类开关电源也不宜断开行扫描电路接假负载来判断开关电源是否正常。

    最后，再谈谈可接假负载的开关电源用什么样的假负载。大家比较喜欢用白炽灯泡，它的优点是能根据灯泡是否发光和发光亮度来判断电源是否有输出及输出电压的高低，但缺点是灯丝冷态电阻只有正常发光时的 1/1O ．故软启动的开关电源会因为灯泡冷态电阻过小而启动困难，特别是灯泡功率过大时，比如熊猫 2928 彩电接 150W 灯泡作假负载时，开关电源竟无输出，因这时启动电流通过计算达 6A ，电源无法启动。因此，为了减小电源启动电流，建议采用 50W 的电烙铁 ( 冷热态阻值相差不大，约为 900 Ω ) 或 50W ／ 300 Ω的线绕电阻。如果你一定要用白炽灯泡作假负载，建议 25 英寸及以下彩电用 40W － 60W ， 25 英寸以上用 100W 的为宜。
