从开始的传统的语音程控交换机，到调制解调器拨号上网，再发展到利用铜线共缆传输语音信号和高频数字信号的DSL技术。世界各地的工程技术人员对现有铜双绞线实现了利用利用再利用，接入在已有的铜线上展现出前所未有的活力。随着ADSL技术的应用，ADSL语音分离器相伴而生，分离器也伴同DSL接入技术经历着低速到高速的演进和发展。

接入技术主要分为有线接入和无线接入，虽然新的接入技术如FTTx和WiMAX等接入方式发展迅猛，但有线接入中的DSL接入，随着ADSL到ADSL++和VDSL/VDSL2的发展，DSL接入无论在稳定性、互通性、传输速度、传输距离和节省运营商的投资(投入产出比)等各个方面，都体现出其他接入技术无法相比拟的竞争力，DSL仍然是接入技术的重要力量。特别是光进铜退过程中，铜线在最后的几百米距离传输中的主要方式。

www.88dzw.com

近几年全球有线接入网络技术发展迅速，已呈现出宽带化、IP化及业务融合化的趋势。DSL接入也逐渐发展成为IPTV、Triple-Play等流媒体的接入平台。DSL接入与家庭网络技术发展结合紧密，逐步实现DSL终端的远程管理，维护成本持续降低。

由于DSL接入网络需要有效分离传统的低频语音信号和高频DSL数据信号，就必须使用分离器，DSL分离器应用框图参考下图2。通常DSL分离器局端设备会通过电话线对用户终端供电，馈电压为48V；馈电流流过局端、用户端分离器，按照国标YD/T-1187，馈电流不小于100mA。

从ADSL到ADSL++、再扩展到VDSL/VDSL2，DSL接入技术的频带分布和频带扩展如图2。按照我国国家标准，ADSL到ADSL++时频带从30K-1104KHz扩展30K-4.4MHz；发展到VDSL/VDSL2，频带分别扩展到20K-12MHz扩展20K-30MHz。按照欧洲ETSI系列标准，ADSL到ADSL++时频带从32K-1104KHz扩展32K-4.4MHz；发展到VDSL/VDSL2，频带分别扩展到25K-12MHz扩展25K-30MHz。中国MII标准为YD/T-1187-2006，欧洲标准有ETSI TS 101 952-1(2)-1/2/3/4等等。

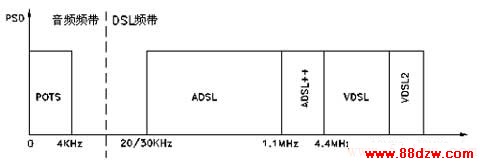

                                 图２ DSL频带分布和发展

发展到VDSL/VDSL2的应用，分离器应用的频带分布已高达12MHz/30MHz。对分离器的要求更高。由于现代分离器板的集成密度越来越高，对分离器的尺寸也越来越小。

语音分离器的新应用和新应用下的特殊要求

DSL技术的几个典型新应用有IPTV(Internet Protocol Television因特网协议网络电视)和FTTx(Fiber to the Cabinet or Building or Home光纤到楼或到户的统称) +DSL应用。

IPTV 是以IP宽带网络为传输通道、以电视机为终端、为用户提供交互式多媒体服务的一种业务。主要通过一个功能广泛的机顶盒，连接宽带网络，在电视上观看更丰富的节目频道，可以随时点播电影、电视剧、交互电视、并提供信息服务、可视电话、远程教育等服务。

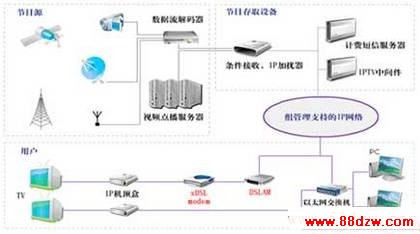

IPTV业务具有互动化、综合化、个性化、人性化和丰富化等特性。参考下图3可以看出DSL技术和IPTV的关系。

IPTV对语音分离器的新要求是，当电话振铃和语音通信时，不会对数字网络电视信号产生影响，如丢帧产生马赛克或显示停顿等。对分离器的要求则是分离器过馈电流能力要更强，需要超过标准要求的100mA的馈电流能力，同时语音分离器的纵向平衡特性也更高。

FTTx+DSL应用是以EPON(Ethernet Passive Optical Network以太网无源光网络)的FTTX技术为基础，延伸光纤到小区、大楼和楼道的ONU(Optical Network Unit)或MDU(Multi-Dwelling Unit)，利用多用户以太网型ONU或多用户DSL型ONU，配合DSLAM板或已集成DSLAM到ONU或MDU的设备，为用户提供以太网接口、DSL用户线以及Cable线，一方面可满足各种业务的接入，另一方面由于多个用户分摊单个终端成本，使得在保障带宽的基础上大大降低了建设成本，实现最后１英里的网络接入。
