锁相环同步检波技术及在视频检波中的应用

文章摘要：要想使38 MHz开关信号与38 MHz图像中频同频同相，必须采用锁相环。环路中有一个APC电路，把VCO信号经90°移相送APC作为比较信号，把图像中频送APC作为基准。两者在APC电路内进行频率和相位的比较，比较结果输出与两者频率差和相位差成正比的误差电压。该电压经低通滤波得到APC直流控制电压，然后加到VCO去纠正VCO的频率和相位，直到送入APC的两输入信号频率相同，相位相差90°为止。这样就可以保证视频检波的两输入信号同频同相，实现真正的同步检波。(2)电路上专门设置了一个锁定检波器，它的主要作用是确保环路锁定。环路锁定与否是通过检测检波后的彩全的幅度来进行判断的，如果彩全幅度较小并

锁相环同步检波技术及在视频检波中的应用,标签：电子小制作,http://www.88dzw.com

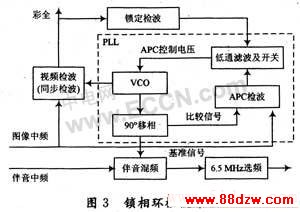

要想使38 MHz开关信号与38 MHz图像中频同频同相，必须采用锁相环。环路中有一个APC电路，把VCO信号经90°移相送APC作为比较信号，把图像中频送APC作为基准。两者在APC电路内进行频率和相位的比较，比较结果输出与两者频率差和相位差成正比的误差电压。该电压经低通滤波得到APC直流控制电压，然后加到VCO去纠正VCO的频率和相位，直到送入APC的两输入信号频率相同，相位相差90°为止。这样就可以保证视频检波的两输入信号同频同相，实现真正的同步检波。

(2)电路上专门设置了一个锁定检波器，它的主要作用是确保环路锁定。环路锁定与否是通过检测检波后的彩全的幅度来进行判断的，如果彩全幅度较小并且还有干扰，则锁定检波器输出控制信号到开关去改变低通时间常数，直到环路锁定。

设置90°移相是APC检波电路的要求。当两输入信号相差90°时，则无误差电压输出。此外VCO信号经90°移相后，还要送混频电路去与SIF1(第一伴音中频)混频，产生6.5 MHz的第二伴音中频。由于混频所需要的38 MHz不是来自图像中频而是来自VCO，这样6.5 MHz信号上就绝不可能有38 MHz调幅波的干扰，从而使图像对伴音的干扰得到彻底抑制。

4 结语

检波电路是电视电路的重要组成部分，其优劣直接影响到整个电视机对信号的处理效果，它是伴随电视技术的发展而发展的。锁相环电路是电子设备中的常用电路，在新型大屏幕彩色电视机中有着广泛的应用。实践表明，它是一种很好的检波方式，取得了很好的效果。
