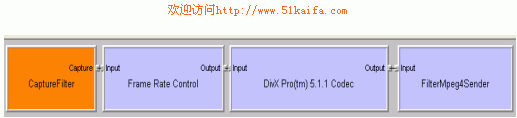

    加了帧率控制Filter的发送端 Filter Graph 如图4所示：

图4   实现了帧率控制的Filter Graph

4 总结

    该系统采用了DirectShow技术实现了MPEG-4视频数据的传输，视频数据的传输采用了RTP协议。而且还实现了远端帧率的控制，该系统可以很方便的移植到未来3G网络的图像传输系统中。对编解码器进行研究，采用H.264技术实现编解码Filter是下一步要完成的工作，当然在传输质量（QoS）方面也要深入进行研究。

www.88dzw.com

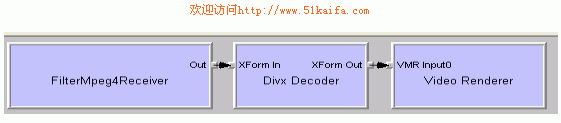

   接收端的实现思路如下:通过一个接收Filter接收发送端发送的数据，然后再用Divx Decoder Filter对接收到的数据进行解码。最后用Video Renderer把解码后的数据播放出来。其Filter Graph如图2所示：

                      图2   接收端的Filter Graph
3.1  数据采集及编码的实现
3.1.1 采集Filter Graph的实现
    采集应用的Filter Graph一般比较复杂，而直接使用Filter Graph Manager上的IGraphBuilder接口构建这种Filter Graph,有时候难度又很大。为此，DirectShow特别提供了一个辅助组件Capture Graph Builder,来简化这种Filter Graph的创建。

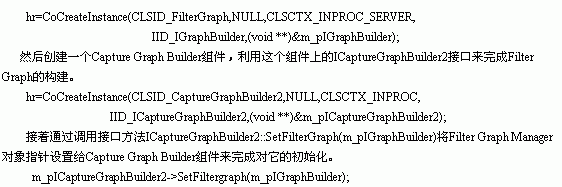

    首先是创建Filter Graph Manager 组件，核心代码如下：

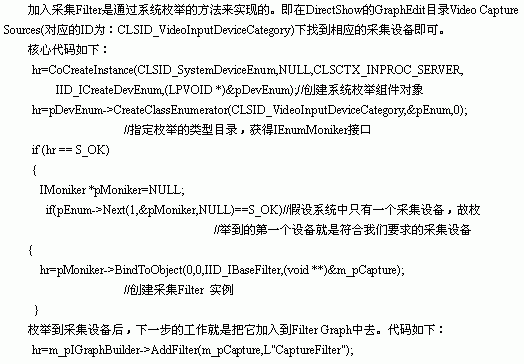

3.1.2 加入采集Filter



3.1.3加入MPEG-4编码器Filter
    这里我们采用Divx 提供的开源编码Filter。安装DivX.Pro.v5.1.1后会自动安装Divx的编码器Filter和解码器Filter（注：解码器Filter在接收端要用到）。在程序中加入Divx的编码器Filter，实现思想是在Video Compressors目录下枚举到名称为"DivX Pro(tm) 5.1.1 Codec"的Filter项后，把它加入到Filter Graph中即可。
3.2 数据的发送和接收
3.2.1 数据的发送Filter的实现
    数据的发送要开发一个发送Filter，为了编程上的方便，这里采用程序内Filter的形式来实现。即用类的形式而不是编写一个成一个后缀为ax的组件注册后再使用。这里我们定义一个继承自CBaseFilter的类CFilterMpeg4Sender。这个类必须实现以下功能[3]：
   (1) 在类中定义CFilterMpeg4Sender上的Pin的实例mInputPin。
   (2) 实现继承自CBaseFilter::GetPin,用于返回Filter上各个Pin的对象指针。
