一类基于软件载波的学习型遥控器的设计与实现,标签：电子小制作,http://www.88dzw.com

    通过分析大量不同类型的红外遥控码波形，遥控码的数据帧间歇宽度均为10 ms以上，起始码的高电平均为5 ms以上，通常为9 ms左右。编码位在10μs～5 ms之间，在设计中，只考虑遥控器发射信号的高低电平宽度，不考虑其编码方式，以简化设计。
2．2 红外遥控信号编码学习软件设计
    一般红外遥控器的的红外信号都是通过38～40kHz(周期大约为26．3μs)进行载波调制而成的，经过载波后信号的脉冲宽度与单片机的指令周期时间(12 MHz晶振的指令周期为1μs)数量级差不多。如果直接记录载波信号的脉冲宽度，这样误差很大，必须对载波信号进行解调后，方可记录此时遥控编码信号的脉冲宽度。

www.88dzw.com

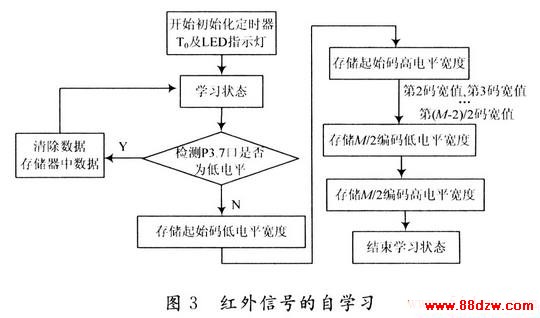

    在设计中采用计数器对信号高低电平计时的方法来采集数据并保存。当系统识别到起始码的低电平时，系统启动设计的采集信号对低电平进行采集，同时计数器开始计数，当起始码的低电平结束时，并保存计数器此时的值，记录下起始码的低电平信号脉冲宽度值。然后依次保存采集到的编码信号脉冲宽度值，如果采集到编码信号位数大于设定值M(程序中设定值)，就认为编码采集已经结束，学习子程序结束，如图3所示：

2．3 红外遥控信号的发射

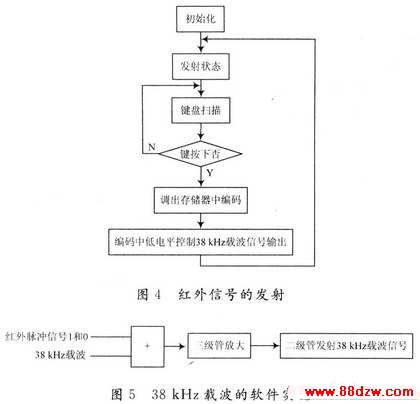

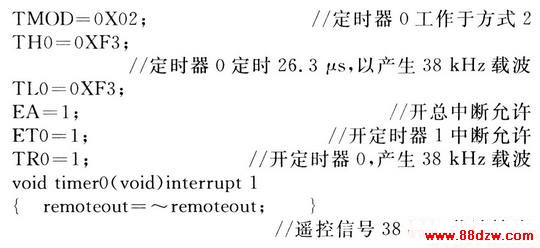

    由软件实现遥控信号的载波合成，用定时中断0产生38 kHz的载波信号，用学习到的遥控编码信号的低电平去控制载波的输出，此时定时器O定时长度由相应的遥控信号低电平宽度计数值确定，即如果需发射的遥控信号为高电平时，关定时中断O；如果为低电平，则开定时中断0。输出38 kHz载波信号到红外发射控制脚(P3．7)，从而实现遥控信号的脉宽调制发射。不考虑红外信号的编码方式，只采集其高低电平宽度的方法，如图4所示。发射时并不需要用到38 kHz载波电路，而是采用以单片机的定时器TO产生载波，程序代码如下所示：



3 结 语
    该次设计中红外遥控器，可以准确采集到红外编码脉冲信号，并将原始的红外编码信号保存，发送，能成功学习各种不同家用红外遥控器，对各种家用红外遥控器进行控制，解决了家庭用户众多遥控器的烦劳。
