    现在我们先对这个电路进行硬件测试：

    1．  用P1_0=O：……这样的语句点亮每一个发光二极管与蜂鸣器。

    2．  查看LED是共阳还是共阴，共阳的话，0(低电平)有效。共阴的话，1(高电平)有效。用“8”字测试。即P1=OxoO;。控制位全为1(有效)；同理，继续测试小时与分钟之间的冒号是否有效。

    3．测试键盘是否有效，写一个键盘扫描程序(本文后面会详细介绍)，临时利用一下该电路的发光二极管，让所有的按钮都对应一个发光二极管。当按钮按下，其所对应的发光二极管发光。这样就可以检查到按钮的连接是否良好。

    当硬件的各功能检查能正常工作  后，我们就可以开始正式编程了。具体  步骤如下：

    1．  导人头文件 #include  <absaCC．h>#include<reg51．h>。    2．  定义每一个I／O口sbit  P0_0=P0^0：等等。

    3．  编写LED显示阿拉伯数字的  数组。

    如：TABLE[10]={Oxc0………．}  (具体怎么写这个数组，很多基本教  程都有说及，可以随便找一本来参考  一下。注意一下LED是共阳还是共阴  就可以了)

    4．定义变量。我定义了4个变  量，hs、hg、ms和mg分别作为输入时  和倒计数时用的“小时十位数”，“小时  个位数”，“分钟十位数”，“分钟个位  数”。接着是4个数组，hSS[4]、rIgs[4]、  mss[4]和mgs[4]用来存放4个时间值  (分别是定时开时间、大火时间、中火时  间和小火时间)。然后是两个用来判断  状态的变量stk和stm，stk用来判断  输入时或分的状态。前面说到了，在输  入小时数值的时候，“-”按钮能对小时  进行减操作，输入分钟数值的时候，  “-”按钮能对分钟进行减操作；stm用  来判定是输入那个时间及判定倒计数  时是倒数那个时间。例如：输入  stm==0，(注意判断变量值用双等  号，我经常犯的错误。)表示正在输入  定时开时间。stm==3，表示正在输入  小火时间。倒计数时同理。大火、中火  和小火时间均可跳过不进行设置，跳过  时，该组定时时间程序作零处理。

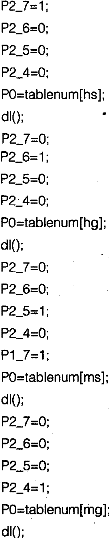

    5．LED显示函数。LED显示有两  个要注意的地方：一是控制位，不要出  现两个控制位同时有效的情况。二是  每两个位显示之间要有一段延时。不  然全部数字就会混在一起看不清。

    部分源码如下：

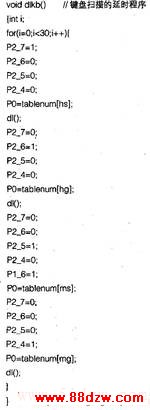

    6. 键盘扫描。需要注意的是：1)键盘扫描同样要有延时，而且要有相当的时间，大约O．5秒吧。我在调试时发现。按着按钮不放，LED不会显示数字，等我放开按钮，LED才显示，不过数字已经加了很多了。有一个方法能解决这个问题，把LED显示那段代码复制到键盘延时的程序里面，这样按着按钮不放的时候，LED的数字就会逐一地按部就班累加上去。情况就容易控制得多了。

    部分源码如下：

    7．  1)当用户在按“时+”的按钮时，stk变量为O。在按“分+”时stk变量为1，这样当需要减小数字而按“一”按钮的时候。程序就能判断出对时或对分进行减操作了；2)注意进位与最大值问题，逢10进1，小时到24归O，分钟到59归0；3)输入完最后一组时间后。要再按一下“确定”按钮即“功能选择”按钮确认，这时，程序把当前的hs、hg、ms和mg数值存入对应数组。Stm状态变量+1；
