移动多媒体广播要求低码率，高效率的视频、音频压缩编码，我国的标准AVS、PRA，国际标准H．264、AAC标准都是适合移动多媒体广播的信源压缩标准，实际使用中需要配置合适的编码参数，达到合适的压缩效率与算法复杂度，以适应系统要求。

www.88dzw.com

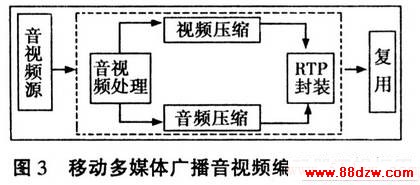

    如图3所示，信源压缩部分接收音视频源的数据，经过压缩编码处理输出到复用部分。移动多媒体广播(MMB)系统音视频业务分为电视广播业务和声音广播业务，移动多媒体广播系统信源视频，音频压缩编码标准用为：
    1)电视广播业务中，视频压缩编码采用AVS标准、H．264标准。
    2)声音广播业务中，音频压缩编码采用DRA标准，AAC标准。

2．1 视频压缩编码
    CMMB视频压缩编码采用AVS、H．264标准在其变换、量化、预测、熵编码等方面采用先进的压缩技术和关键算法，使其视频的帧率至少支持25帧／秒，图像分辩率支持QVGA(320×240)、QCIF(176×144)，视频压缩码率支持64kbps～768kbps。
2．2 音频压缩编码
    CMMB音频压缩编码采用DRA与AAC的关键算法，使其音频声道数支持单声道、立体声。音频压缩码率支持32kbps～128kbps。音频采样率支持48khz、44．1khz、32khz。

3 复用

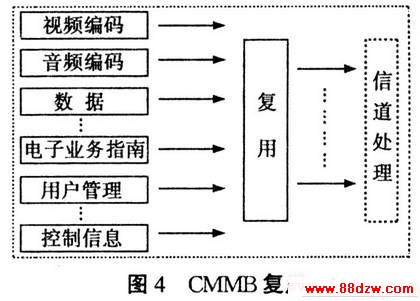

    复用是CMMB系统的一个重要组成部分，它主要完成音频、视频、数据、电子业务指南等信息封装和排列，使其能够在移动多媒体广播信道上传送，如图4所示。

    CMMB复用协议的组成单元包括复用帧、复用子帧、视频段、音频段和数据段。每个物理传输的广播信道帧由复用帧构成，多个复用子帧或者控制信息表组成复用帧。复用子帧包括音频、视频和数据段。在一个CMMB广播信道帧中最多可以有40个复用帧，根据其承载内容不同，可分为两种类型的复用帧，其中第一个复用帧(帧标识=0)，称为控制帧，其它复用帧称为业务帧。控制帧的净荷为各类控制信息表，包括网络信息表、持续业务复用配置表、持续业务配置表、短时间业务复用配置表、短时间业务配置表，ESG基本描述表，紧急广播，为终端提供各种相应的控制信息。业务帧的净荷为一个或多个复用子帧(最多15个)，每个复用子帧承载视音频或数据信息，称之为业务，即每个复用子帧是一种业务应用，同一业务的音频基本流，视频基本流和数据流封装在同一复用子帧中，业务复用帧就是多个业务的集合。综上所述，CMMB复用作为系统中的基础性关键协议，能够高效、灵活的对视音频等多媒体数据进行封闭将为我国移动多媒体广播产业的顺利展开奠定坚实的基础。

4 电子业务指南

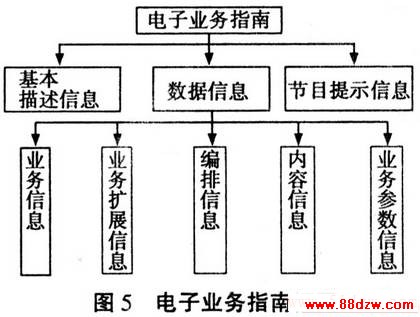

    在CMMB中，电子业务指南(ESG)是一种多媒体广播信息导航业务。主要用来为用户提供所有业务的信息。它是由基本描述信息、数据信息和节目提示信息构成如图5。
