4.4 核心功能模块电路
4.4.1 数字音频输入

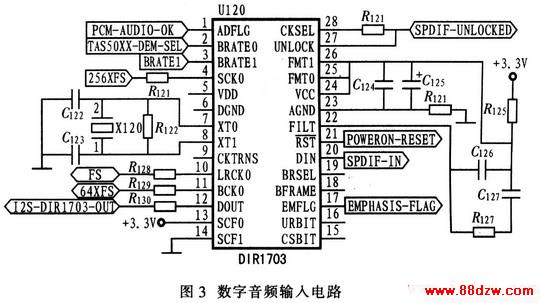

数字音频输入电路如图3所示。该模块主要利用TI的数字音频接口器件DIRl703实现以下功能:①将CD格式的数字音频信号转化为PWM调制器TAS5015可识别的串行音频数据,该数据可直接在I2S总线上传输;②产生整个I2S总线的串行时钟BCLK,帧时钟LRCLK,以及系统时钟SCLK。

    DIRl703的引脚20输入的SPDIF一IN信号即为从CD唱机通过光纤或者同轴电缆得到的PCM信号;经过DIRl703处理后输出SDATA信号I2S—DIR1703一OUT;DIRl703的引脚7、8外接晶体振荡器X120,而引脚4(SCK0)输出系统时钟SCLK信号256XFS;引脚10(LRCK0)输出串行时钟BCLK信号FS;引脚11(BCK0)输出帧时钟LRCLK信号64XFS。

www.88dzw.com
4.4.2 数字音频处理

数字音频处理采用了TI的数字音频处理TAS3002。PC机通过I2C接口控制TAS3002,从而得到所期望的音效。它可将模拟输入信号转化为数字信号输入或直接接收DIRl703输出的SDATA信号,并对数字输入信号进行数字式音量调节和均衡调节而无需D/A转换。然后,它可以直接将处理后的数字信号进行D/A转换为模拟信号输出以驱动扬声器发声,更重要的是它也可将处理后的数字信号直接通过I2S总线传输给PWM调制器。

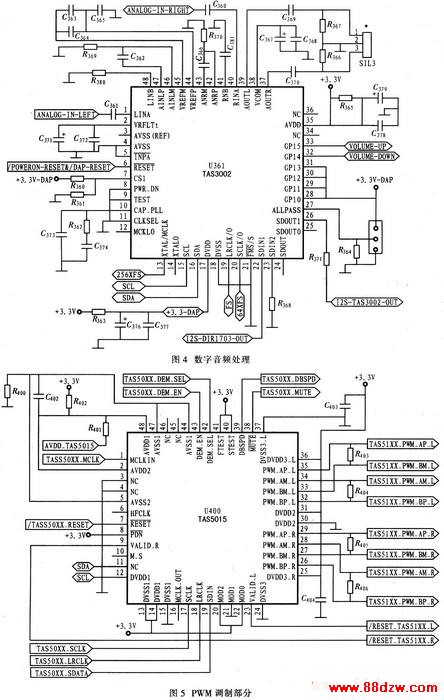

    如图4所示,TAS3002的引脚22接收I2S输入的SDATA信号I2S—DIRl703一OUT,或者通过引脚1和引脚40直接接收模拟信号,经TAS3002数字音效处理后,由引脚26输出处理后的SDATA信号I2S一TAS3002一OUT。同时,也在引脚7和引脚39直接给出两声道的处理后的模拟信号。

4.4.3 PWM调制
    PWM调制是数字功放设计的核心。该模块采用TI公司的TAS5015PWM调制器。它接收DIRl703或TAS3002通过I2S总线传输的数字音频信号,将之转化为两声道每声道4路的PWM信号,以便下一步H桥开关放大。它能接收外部控制信号实现静音和重置,并调节采样频率。它的时钟与I2S总线同步。如图5所示,引脚17、18、19分别接收I2S总线的SCLK、LRCLK以及SDATA信号,引脚32~35输出左声道4路PWM信号,引脚26~29输出右声道4路PWM信号。

5 结语

在设计过程中最需要注意的IC间通信的同步问题,由于TI的数字音频IC都采用I2S总线通信方式,所以问题就迎刃而解。该数字功放经调试,效果极佳,性价比高。
