　　AD9272与AD9273具有高达42 dB的可变增益范围，可选的抗混叠滤波器，并与ADI同系列的其它产品引脚兼容。AD9272内置ADC的转换速率高达80 MSPS；AD9273内置ADC的转换速率高达50 MSPS。AD9271的可变增益范围为30 dB，内置ADC的转换速率高达50 MSPS。

　　通过对芯片性能的提升， AD9272、AD9273为超声系统带来了更多的改进：首先它可以改变成像的分辨率，获得更深的透视，这个是由动态范围确定。动态范围的增大本身可以检测到更微弱的信号，同时也加大了很小信号和很大信号之间的动态范围，从而可以到很浅的表皮也可以得到很深的组织内的图像，同时由于前端的低噪放功能的改进，也使得其对组织和血液流动观察会更清晰。

　　更小的外形和更低的成本，便携式的超声设备无疑是救护车、野战医院、病床边的首选。同时也得到了更长的电池寿命和更高的可靠性，这个是由一致性带来的好处，原来的系统方案设计的是八个通道，每个通道是由几个芯片工作，芯片之间难免出现不协调，而在一颗芯片内一致性是非常好。

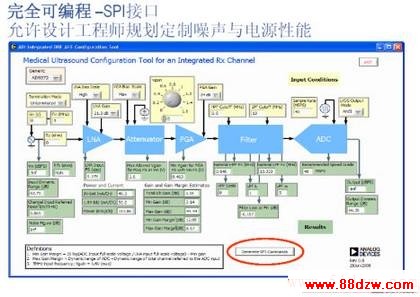

　　完全可编程——SPI接口

　　“我们每次跟超声研发工程师谈研发，他们都会觉得头痛，”周文胜说。因为数据手册里有一大堆的集成器，不知道怎么设置。

　　因为两年前，国内生产的超声系统大多是黑白超，以32通道为主，甚至有24通道的。而64通道以上是彩超，现在最集中的一块是128通道，现在250个通道确实有不少人在做产品研发，但仍以128通道为主。每一条通道有很多芯片在里面，所以如果打开超声看一下，可以看到有密密麻麻的模拟前端。

　　而此时设计工程师可以通过SPI调整集成器优化架构，实现所需的最佳噪声的动态范围和电池寿命。这是一个可编程的SPI接口的软件，但是有很多参数在其内部，而且这些参数都是经过测试所得，该软件完全免费。也是完全免费的。

　　而现在选择芯片后，比如端接、频接阻抗、输入电压、频率、低噪放、衰减、PGA、截止频率等等全部可以设置的，当这些全部设置完以后就运行一下出来很多结果，这个结果是什么？这个结果是你期望拿到的值，如果不是所期望的，还可以再调整，直到符合设计需求。之后将其输出，形成一个文本文件，直接贴到程序里面即可。“这个我们认为是非常非常有创意的，”周文胜这样评价。

　　据悉，AD9272与AD9273是专为与AD8339进行接口而设计的，AD8339是一款带移相器的四通道可编程I/Q解调器，非常适合连续波多普勒超声系统。AD9272与AD9273还可以和ADI公司以下产品配合使用：AD8021低噪声高速放大器；AD7980 16-bit，1 MSPS PulSAR®模数转换器；ADR433 5.0 V超低噪声基准电压源。这些产品代表着当今医学成像与超声领域应用最广泛的产品系列。现可提供AD9272与AD9273样片，均采用100引脚 TQFP封装。AD9272的千片订量报价为54美元/片，AD9273的千片订量报价为51美元/片。
