摘  要：针对ISD系列语音录放芯片内容复制难的问题，较为全面地给出了源芯片多信息段起始地址的获取方法，同时给出了一个单片机控制下的ISD芯片内容复制电路的解决方案。

　　1  引言

　　ISD系列语音芯片是美国ISD公司（于1998年底被台湾华邦兼并）推出的高品质随录随放型语音芯片。凭借该公司独有的模拟语音及多层式储存技术(analog speech & multilevel storage technology)，ISD芯片将语音信号以模拟信号形态直接存储于非易失性多级存储阵列（一种E2PROM）里，使声音的存储与播放有别于一般电子合成语音，从而在录放过程中无需经过传统形式的A/D、D/A转换，进而更能达到原音重现的效果。同时，ISD芯片外围控制电路简单，控制信号与TTL电平兼容，易于与微处理器配合使用，具有抗断电功能，信息存放不易挥发，支持多次录放操作，可单独应用、多片级联，具有很好的使用灵活性。因此，ISD芯片可广泛应用于语音警报、信息提示、语音留言等消费性、通信及工业控制、智能仪表等产品中。

　　然而，由于ISD芯片是模拟与数字电路的结合,对其内部E2PROM中存放的电平信息不能像传统数字量存储器那样通过编程器读取，因此进行批量复制较为困难。同时，ISD芯片提供地址输入线，支持直接地址操作，可分段存储语音信息并精确控制语音的录放，这就使得批量复制的一致性问题也很突出。虽然通过专用ISD器件开发设备可以解决这些问题，但对于少量应用者，其成本偏高。因此，本文以ISD2532系列为例，给出了一种关于ISD系列语音芯片内容复制的简单解决方案。

　　本文第2部分简单分析了ISD2532语音芯片原理，第3部分详细叙述了ISD2532语音芯片内容复制的实现。

　　2  ISD2532语音芯片原理[1]

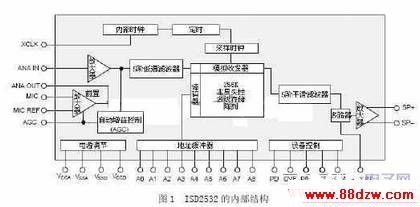

　　ISD2532是ISD系列单片语音录放集成电路的一种，录音时间为32s，采样频率为8KHz，可提供优于电话的音质，其内部结构如图1所示。

　　ISD2532工作在录音状态时，麦克风采集到的小信号从MIC进入，经前置放大后从ANA OUT（模拟量输出）输出，经过隔直电容后送入ANA IN（模拟量输入）。这种输入配置方式可以方便用户自行设计性能更加优良的前置放大器代替芯片内部已有的功能部件，另外ANA IN可作为线输入口（Line In），直接输入电声信号。进入ANA IN的信号经过放大器、自动增益控制（AGC）以及低通滤波器，将被调整到存储电路动态范围的最佳电平，最终将通过模拟收发器写入E2PROM中。在ISD2532的放音模式下，录入的模拟电压在采样时钟的控制下，顺序的从模拟存储阵列读出，并经输出通道上的平滑滤波器去掉采样频率分量后恢复出原始波形，送入多路器，以便与外界其他信号混合，而后送入功率放大器，并由SP+、SP-端输出，进而可直接驱动扬声器。
