PIC单片机控制的小鸭牌药膳煲

[09-08 11:37:32]   来源：http://www.88dzw.com  微机|单片机   阅读：8367次

文章摘要：变压器次级12V交流电压一路经D4、D2整流、C4滤波得到＋14V左右的直流电压作为继电器的吸合工作电压；另一路经D1、D3整流后供给电脑板。D7为隔离二极管。R13、R14分压后再经Z2削顶得到22V50Hz脉冲波输入到单片机的3脚，作为计时脉冲。D7负端经C1滤波后的12V电压经R16限流、Z1稳压得到52V的电压供给单片机及控制电路。因单片机耗电极低，在C2处并上R15以稳定空载电压。温控开关冷态时闭合，加热后断开，此信号由单片机{18}脚输入，作判断工作状态用。9脚(RB3)工作时为低电平，保温时转变为高电平，驱动保温指示灯亮，同时{13}脚由高电平转为持续20s的低频脉冲，驱动蜂

PIC单片机控制的小鸭牌药膳煲,标签：电路设计,http://www.88dzw.com

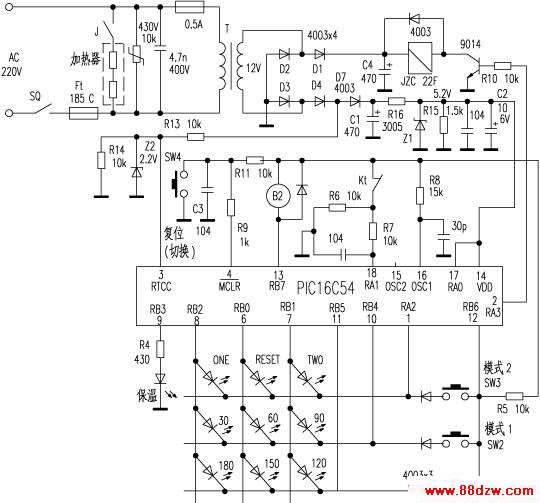

　　变压器次级12V交流电压一路经D4、D2整流、C4滤波得到＋14V左右的直流电压作为继电器的吸合工作电压；另一路经D1、D3整流后供给电脑板。D7为隔离二极管。R13、R14分压后再经Z2削顶得到22V50Hz脉冲波输入到单片机的3脚，作为计时脉冲。D7负端经C1滤波后的12V电压经R16限流、Z1稳压得到52V的电压供给单片机及控制电路。因单片机耗电极低，在C2处并上R15以稳定空载电压。
　　温控开关冷态时闭合，加热后断开，此信号由单片机{18}脚输入，作判断工作状态用。9脚(RB3)工作时为低电平，保温时转变为高电平，驱动保温指示灯亮，同时{13}脚由高电平转为持续20s的低频脉冲，驱动蜂鸣器发出工作结束提示。RA口的RA0、RA1、RA2作为输入口使用，RA3作为继电器驱动信号输出。
　　RB0～RB2作指示灯驱动，RB4～RB6及RA2组成键位识别。上电时，本机处在待机状态下，切换指示灯亮。按下模式1、2，或选择键选择设定时间时，{12}脚在按键过程中有不同的电压值，按下选择键选择的150或180分钟，与按下模式1和2选择的150或180分钟电压有区别，在指示上前者仅对应的时间指示发光管点亮，后者对应的模式1或模式2发光管也点亮。
　　由于采用了单片机控制，电路简单，系统故障率极低。常见故障是干烧引起的损坏，如温度保险烧断、行程开关接触不良等。
　　山东　韩德弟　
