直流电机PWM调速系统中控制电压非线性研究

文章摘要： 引言 由于线性放大驱动方式效率和散热问题严重，目前绝大多数直流电动机采用开关驱动方式。开关驱动方式是半导体功率器件工作在开关状态，通过脉宽调制PWM控制电动机电枢电压，实现调速。目前已有许多文献介绍直流电机调速，宋卫国等用89C51单片机实现了直流电机闭环调速；张立勋等用AVR单片机实现了直流电机PWM调速；郭崇军等用C8051实现了无刷直流电机控制；张红娟等用PIC单片机实现了直流电机PWM调速；王晨阳等用DSP实现了无刷直流电机控制。上述文献对实现调速的硬件电路和软件流程的设计有较详细的描述，但没有说明具体的调压调速方法，也没有提及占空比与电机端电压平均值之间的关系。在李维军等基于

直流电机PWM调速系统中控制电压非线性研究,标签：单片机开发,单片机原理,http://www.88dzw.com

引言
    由于线性放大驱动方式效率和散热问题严重，目前绝大多数直流电动机采用开关驱动方式。开关驱动方式是半导体功率器件工作在开关状态，通过脉宽调制PWM控制电动机电枢电压，实现调速。目前已有许多文献介绍直流电机调速，宋卫国等用89C51单片机实现了直流电机闭环调速；张立勋等用AVR单片机实现了直流电机PWM调速；郭崇军等用C8051实现了无刷直流电机控制；张红娟等用PIC单片机实现了直流电机PWM调速；王晨阳等用DSP实现了无刷直流电机控制。上述文献对实现调速的硬件电路和软件流程的设计有较详细的描述，但没有说明具体的调压调速方法，也没有提及占空比与电机端电压平均值之间的关系。在李维军等基于单片机用软件实现直流电机PWM调速系统中提到平均速度与占空比并不是严格的线性关系，在一般的应用中，可以将其近似地看作线性关系。但没有做深入的研究。本文通过实验验证，在不带电机情况下，PWM波占空比与控制输出端电压平均值之间呈线性关系；在带电机情况下，占空比与电机端电压平均值满足抛物线方程，能取得精确的控制。本文的电机闭环调速是运用Matlab拟合的关系式通过PID控制算法实现。

1 系统硬件设计
    本系统是基于TX-1C实验板上的AT89C52单片机，调速系统的硬件原理图如图1所示，主要由AT89C52单片机、555振荡电路、L298驱动电路、光电隔离、霍尔元件测速电路、MAX 232电平转换电路等组成。

2 系统软件设计

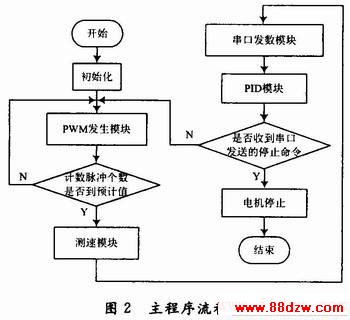

    系统采用模块化设计，软件由1个主程序，3个中断子程序，即外部中断0、外部中断1，定时器0子程序，PID算法子程序，测速子程序及发送数据到串口显示子程序组成，主程序流程图如图2所示。外部中断0通过比较直流电平与锯齿波信号产生PWM波，外部中断1用于对传感器的脉冲计数。定时器0用于对计数脉冲定时。测得的转速通过串口发送到上位机显示，通过PID模块调整转速到设定值。本实验采用M／T法测
速，它是同时测量检测时间和在此检测时间内霍尔传感器所产生的转速脉冲信号的个数来确定转速。由外部中断1对霍尔传感器脉冲计数，同时起动定时器0，当计数个数到预定值2 000后，关定时器0，可得到计2 000个脉冲的计数时间，由式计算出转速：
    n=60f／K=60N／(KT) (1)
    式中：n为直流电机的转速；K为霍尔传感器转盘上磁钢数；f为脉冲频率；N为脉冲个数；T为采样周期。

3 实验结果及原因分析
3．1 端电压平均值与转速关系
3．1．1 实验结果

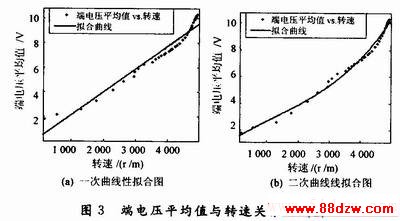

    实验用的是永磁稳速直流电机，型号是EG-530YD-2BH，额定转速2 000～4 000 r／min，额定电压12 V。电机在空载的情况下，测得的数据用Matlab做一次线性拟合，拟合的端电压平均值与转速关系曲线如图3(a)所示。相关系数R-square：0．952 1。拟合曲线方程为：
    y=0．001 852x+0．296 3 (2)
    由式(2)可知，端电压平均值与转速可近似为线性关系，根椐此关系式，在已测得的转速的情况下可以计算出当前电压。为了比较分析，同样用Matlab做二次线性拟合，拟合的端电压平均值与转速关系曲线如图3(b)所示。相关系数R-square：0．986 7。
