智能液晶触摸显示终端与单片机接口的设计
[10-10 20:38:44] 来源:http://www.88dzw.com 单片机学习 阅读:8823次
文章摘要:作为一种常见的显示设备,LCD具有功耗低,体积小,重量轻,显示信息量大等特点,尤其是在便携设备中,更占据着绝对主流的地位。对于字符或数字的简单信息显示,通常可用段码式LCD驱动器。对于复杂的信息显示,则必须由点阵式LCD驱动器来显示。最常见的点阵式LCD控制/驱动器中,有不带中文字库的LCD驱动器,也有带中文字库的LCD驱动器。随着嵌入式系统的广泛应用,出现了大量的16位和32位的嵌入式处理器。然而传统的8位单片机长期用于生产实践中,制造工艺成熟,性能更加可靠,因此仍然占有相当大的市场,特别是在汽车电子等对可靠性要求极高的领域。液晶显示器具有显示信息量丰富,功耗低,体积小,质量轻,无辐射等优点
智能液晶触摸显示终端与单片机接口的设计,标签:单片机开发,单片机原理,http://www.88dzw.com作为一种常见的显示设备,LCD具有功耗低,体积小,重量轻,显示信息量大等特点,尤其是在便携设备中,更占据着绝对主流的地位。对于字符或数字的简单信息显示,通常可用段码式LCD驱动器。对于复杂的信息显示,则必须由点阵式LCD驱动器来显示。最常见的点阵式LCD控制/驱动器中,有不带中文字库的LCD驱动器,也有带中文字库的LCD驱动器。随着嵌入式系统的广泛应用,出现了大量的16位和32位的嵌
入式处理器。然而传统的8位单片机长期用于生产实践中,制造工艺成熟,性能更加可靠,因此仍然占有相当大的市场,特别是在汽车电子等对可靠性要求极高的领域。液晶显示器具有显示信息量丰富,功耗低,体积小,质量轻,无辐射等优点。触摸屏作为一种特殊的计算机外设,是目前最自然、便利的一种人机交互方式。
在微处理器系统中(MCS-51,C8051F,AVR,PIC,MPS430,DSP,部分工业用的ARM)使用LCD液晶显示器设计一般比较麻烦,特别对于大点阵或者彩色的LCD设计更加困难。首先要选择液晶屏,有进口的、国产的、无背光、带背光、尺寸大小、点阵多少、单色、彩色、货源情况、价格等。然后是LCD驱动器的问题,例如与选用的液晶模块如何连接,如何显示缓冲区的操作;与单片机如何连接,软件如何编程等。另外,由于大屏幕液晶都是工作在图形方式,所以还要建立各种字库(外文,汉字、图形符号等),并研究如何显示这些符号和汉字。在需要显示曲线图形时,还需计算机图形学等相关知识,并用单片机程序来实现各种算法等。通常大屏幕液晶显示系统的设计将占用很多的设计时间。
在此,选用LJD-ZN系列液晶显示终端可解决以上全部问题。只要通过RS 232串行口将CPU与触摸液晶显示终端相连,利用系统CPU发几个简单的命令就可以实现对彩色及单色液晶显示器的控制。
1 LJD-ZN系列液晶显示终端介绍
该产品是北京蓝海微芯公司设计的彩色液晶显示智能液晶终端。LJD-ZN-8400T型是彩色8.4 inch的智能终端。液晶屏为8.4 inch,分辨率为640×480,外壳尺寸为248 mm×192 mm,可以安装在主控制器的面板上。LJD-ZD-8400T与外部的连接是通过该模块背面的接口来实现的。LJD-ZN-8400T背面设有RS 232通信端口,这个端口用于连接具有RS 232通信端口的控制器。RS 232通信端口为9针D型母座管脚排列,管脚排列见表1。
该模块还设有RS 485通信端口,这个端口用于连接具有RS 485或是TTL通信端口的控制器。RS 485通信端口为9针D型母座管脚排列,管脚排列见表2。
例如:用波特率为2400b/s进行通信设置;

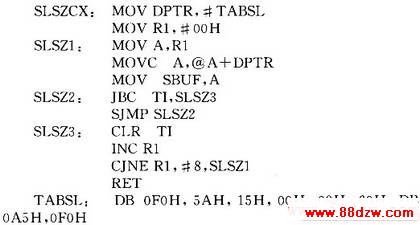

Sample:FO 5A 15 00 09 60 A5 FO程序如下:

3.3 触摸位置检测程序设计
LJD-ZN-8400T显示终端可以根据外部触摸位置,由串口输出触摸位置坐标。实际应用时,需要设置触摸功能区的左上角坐标和右下角坐标,从而可以确定一个触摸功能区。所以,根据串口输出的触摸位置坐标,即可以判断是否触摸在确定功能区,而执行相应的功能。
串口输出触摸屏位置坐标数据格式如下:
数据包头+数据类型+XH+XL+YH+YL+标志位+数据包尾
