1．引言
功率因数是交流电路中的重要参数，是衡量电力系统是否经济运行的一个重要指标，也是供电线路在线监测系统的重要检测量，在功率因数补偿系统中需对其进行实时测量 [1]。因此设计出结构简单、检测精度高的功率因数在线检测电路十分必要。而功率因数的测量一般都要对被测电路的电压、电流进行采样，然后进行处理提取功率因数信号，通常由电压、电流取样电路、整形电路、同步周期测量、相位测量等组成，其缺点是结构较复杂，检修困难，有时会出现功率因数的测量精度不高的问题 [2]。为此，作者基于电压采样，经单片机软件进行分析、计算可得出被测电路的功率因数，通过显示电路显示出功率因数的大小，并由通信接口电路将被测功率因数进行远距离传输。这样既简化功率因数测量电路的结构，提高功率因数的测量精度，又增强了功率因数检测电路的功能。
2．原理分析

通过对电压的提取来检测功率因数的原理如图 1 （a）所示，首先采用 3个高精度的 WB系列数字式交流电压真有效值传感器分别对被测电路的电源电压 U1、附加可调电阻 RP两端电压 U2及负载电压 U3进行检测。可调电阻 RP的作用是使附加电阻尽可能小，以减小对被测负载的影响，又可得到数值适当的电压
U2满足功率因数计算的要求。由电路理论 [3]，可画出电压 U1 、U2 和U3 的相量图如图 1(b)所示，则 COSϕ
即是被测负载的功率因数。

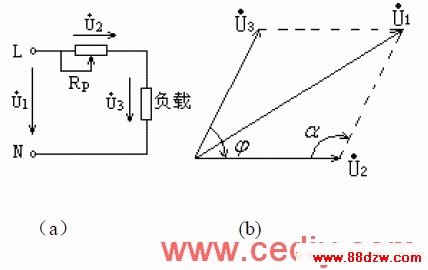

图 1 电压测量原理示意图与电压相量图
根据几何学中的余弦定理可得，

由式（ 2）可知，只要将电压 U1、U2、U3经过运算后就可求出负载的功率因数 COSϕ。为减小测量电路的硬件开销，数据的处理与计算由单片机软件完成。
3．单片机输入输出电路设计

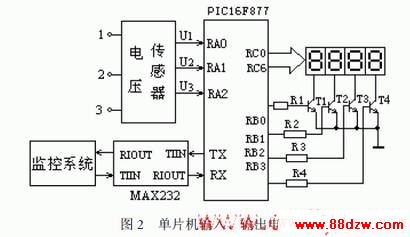

单片机输入输出电路主要是对传感器检测的电压信号需要进行处理，主要包括信号转换、计算、存储及功率因数的显示和数据传输。为此，我们设计出了以单片机及有关部件组成的电路如图 2所示。


www.88dzw.com


图 4 试验电路示意图图中

S1为电源开关，S2为转换开关，当 S2合在下边位置时可得到功率因数表直接读数；当 S2合在上边位置时可得到在线测量电路的功率因数测量值,试验结果与计算值如表 1所示。

由表 1可知，采用测量电路得到的测量值与功率因数表的读数非常接近，说明该测量电路具有较好的测量精度。白炽灯为纯电阻负载，而电风扇为电感性负载，试验表明该功率因数测量电路具有较好通用性，既适用于电阻性负载也适用于感性负载。 5 结束语
基于电压采样来测量功率因数的方案，简化了功率因数在线检测电路的结构、降低了成本，提高了检测精度。并且这种检测功率因数的思路还具有很好的实用价值，因在实际中电压表比功率因数表更为常见，当手头没有功率因数表的情况下，就可用电压表测量相应的 3个电压，通过公式（ 2）计算也可得到负载的功率因数，解决了无功率因数表就无法测量功率因数的困难，给功率因数的测量带来了很大的方便。但该测量电路也存在不足之处，测量时需要串接一个附加可调电阻，因而测量显得不太方便，另外还会影响负载的工作，因此在使用时应尽量使阻值调小些以得到适当的电压为宜，通过试验我们认为该电压调到 10V左右即可，这样既能满足测量要求，又不至于对负载造成太大影响。
