基于MSP43O单片机的汽车舒适度评价系统设计

文章摘要： 由于HIH-3610湿度传感器为线性输出，因此它与MSP430F149的接口电路非常简单。如图4所示。1．4 振动传感器的选择及电路设计 汽车行驶过程中，涉及到的振动一般是三维的，所以采集振动参数需要采集x、y、z三个方向的振动程度。测量振动程度需要用加速度传感器，本系统采用精量仪器公司的EGAXT3系列加速度传感器。 该加速度传感器采用电桥式测量，传感器共有12根接线，每轴有电源线和地线，及输出线两根，三轴可以独立供电。如图5所示。1．5 显示器件的选择及辅助电路设计 系统选择带有中文字库的液景显示模块LCMl2864ZK。其ROM内含8192个16×16点中文字型

基于MSP43O单片机的汽车舒适度评价系统设计,标签：单片机开发,单片机原理,http://www.88dzw.com

    由于HIH-3610湿度传感器为线性输出，因此它与MSP430F149的接口电路非常简单。如图4所示。
1．4 振动传感器的选择及电路设计
    汽车行驶过程中，涉及到的振动一般是三维的，所以采集振动参数需要采集x、y、z三个方向的振动程度。测量振动程度需要用加速度传感器，本系统采用精量仪器公司的EGAXT3系列加速度传感器。

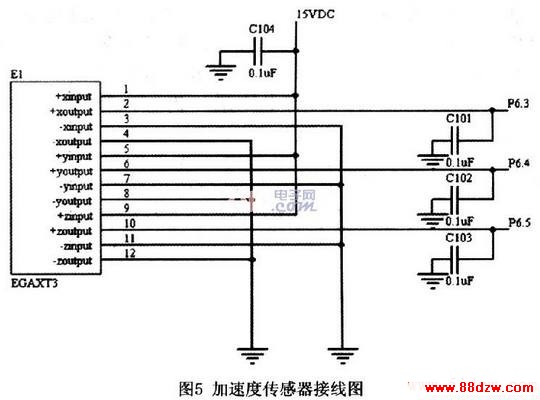

    该加速度传感器采用电桥式测量，传感器共有12根接线，每轴有电源线和地线，及输出线两根，三轴可以独立供电。如图5所示。

1．5 显示器件的选择及辅助电路设计
    系统选择带有中文字库的液景显示模块LCMl2864ZK。其ROM内含8192个16×16点中文字型和128个16×8半宽的字母符号字型；另外绘图显示画面提供一个64×256点的绘图区域GDRAM；而且内含CGRAM提供4组软件可编程的16×16点阵造字功能。电源操作范围宽(2．7V到5．5V)；低功耗设计可满足产品的省电要求。
    同时，与单片机等微控制器的接口界面灵活(三种模式：并行8位／4位，串行3线／2线)。本系统由于MSP430F149的端口丰富，所以采用并行8位模式。
    LCMl2864ZK可实现汉字、ASCII码、点阵图形的同屏显示，广泛用于各种仪器仪表、家用电器和信息产品上作为显示器件。

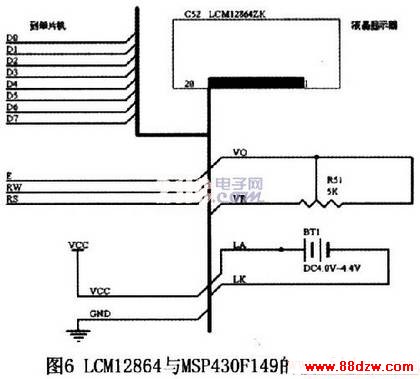

    LCMl2864ZK具有上／下／左／右移动当前显示屏幕及清除屏幕的命令，具有光标显示／闪烁控制命令及液晶睡眠／唤醒／关闭显示命令。预留多种控制线(复位／串并选择／亮度调整)供用户灵活使用。LCMl2864ZK与MSP430F149的接口电路如图6所示。
