    湿度参数采集，应该在温度采集完成后才能进行。因为湿度传感器需要进行温度补偿。湿度传感器HIH3610是模拟电压输出，电压范围在0．8V～3．9V，通过电压调整，通过MSP430Fll49的ADC口(即P6口)的一个通道P6．0对模拟电压进行AD转换。再经过式(1)计算，就可以得出湿度值。
2．3 振动参数的采集
    振动加速度参数的采集是利用MSP430F149的ADC端口(P6口)中的3个通道P6．3、P6．4、P6．5采集的，所以实现采集功能，应该先设置这三个通道为ADC模式，然后依次从三个通道中读取相应的电压量，再存入相应的地址，然后转入到主程序。
    采用ADC通道进行参数采集，需要时间上的配合，因为ADC需要转换时间。时间配合可以采用软件延时方法，或者是采用定时器中断的方法，还有软件查询方法。
2．4 液晶显示的输出
    液晶显示器在上电后应先初始化，首先延时40ms以上，进行功能设定(8位／4位、基本指令／扩充指令)；再延时100 μs，同样是功能设定；然后延时37 μs，开关显示设定；延时10 μs，清屏(清除显示RAM)；最后延时10ms，设置读取与写入时光标的移动方向等。
2．5 综合处理程序

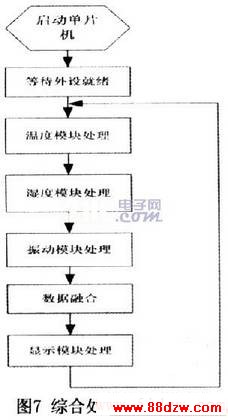

    综合处理程序也就是主程序，主程序负责单片机的启动，先后调用各个模块子程序，实现系统功能。综合处理程序流程图如图7所示。

3 结束语
    本文设计了一个基于超低功耗单片机MSP430F149的汽车舒适度评价系统，此系统能实时采集汽车车厢的温度、湿度和振动加速度，将汽车舒适度分为5个等级，给出汽车车厢的舒适程度。

www.88dzw.com
1．2 温度传感器的选择及电路设计

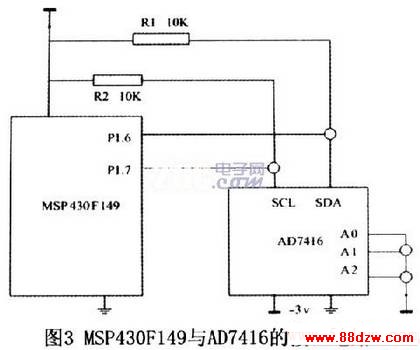

    AD7416是美国模拟器件公司(ADI)推出的单片低功耗数字温度传感器，其内部包含带隙温度传感器和10位A／D变换器，可将感应温度以0．25℃的分辨率转换为数字信号。单片机通过ⅡC接口可对内部寄存器进行读写操作，并允许8片AD7416挂在同一串行总线上。该温度传感器可广泛应用于环境温度检测、工业过程控制、家用电器、电池充电、计算机系统等。其功耗极低，在应用于暖气管道温度测量时，采用特定的电源管理模式，以20s采样周期工作，平均功耗仅66(nW)，很适合与TI公司MSP430超低功耗单片机构成电池供电的热能计算表，使随机电池工作时间长达5年以上。利用P1．6接10kΩ上拉电阻分别模拟I2C的SCL、SDA，硬件连接图如图3所示。

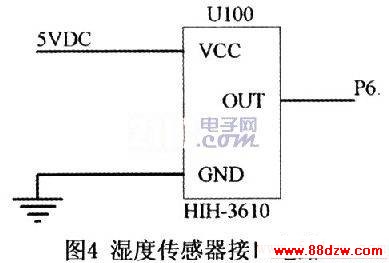

1．3 湿度传感器的选择及电路设计
    湿度传感器选用Honeywell公司的集成湿度传感器HTH3610，该传感器采用热固性聚脂电容式传感头，同时在内部集成了信号处理功能电路，因此该传感器可完成将相对湿度值变换成电容值，再将电容值转换成线性电压输出的任务，同时该传感器还具有高精度、快速成响应、稳定性好、低温飘、抗化学腐蚀性能强及互换性好等优点，由于是线性电压输出故可简化外围电路设计。但是该传感器在使用时仍需注意以下两点：a．该传感器在相对湿度由0％～100％变化时其电压输出为0．8V～3．9V，此输出电压值无法满足A／D采集板标准输入电压(0～5V，±5V，O～10V)的需求，故仍需进行电压变换。b．IH3610内部的信号调理电路被修正为Vsupply=5V，25℃时在0％～100％相对湿度范围内输出电压变化范围为0．8～3．9V，但当该湿度传感器工作的温度发生变化时，相同的湿度值，其输出电压值也将不同，因此该传感器在使用时还须进行温度补偿。补偿公式(1)为：
    RH=(sensor％RH)／(1．0546-0．02l6T) (1)
