定时器控制器,标签：电路设计,http://www.88dzw.com花园浇水控制器

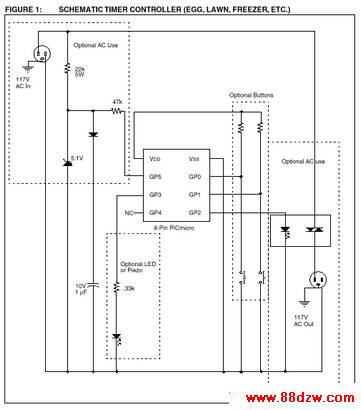

在这个例子中，你会发现定时器控制器也可使用交流电，驱动光隔离三端双向可控硅开关产生输出，继电器或其他装置也可以使用，但推荐使用三端双向可控硅开关。为驱动DC装置，金属氧化半导体场效应管是非常好用的。请仔细观察示意图看看PIC单片机是如何使用交流电的。由于PIC单片机只需要非常小的电流，所以，电流就可以由二级管供电。它连接在带有低功耗5.1伏的齐纳二级管和电阻的简单分压器上。有了1uF的电容就可以产生稳定的电源，避免了输出波动。现在，为了准确的计时，就要有60MHz精确计数的时钟信号源。以后，也就不再需要调整时钟了。象启动定时器一样，可以使用一个按钮或者两个按钮设置你所期望的定时时间。这个装置可设计的很小以适合适配器插座。
冰箱延长寿命装置（上电延时电路）
在掉电之后,由于制冷的停止,冰箱压缩机就无法启动。这就引起交流电压缩机马达负荷过大，久而久之会缩短了压缩机的寿命。并且，交流线路的负荷也很大，如果同一电路上还有其他的马达，这就需要有一定的时间间隔。这很容易地就可由花园浇水控制器改装成，而且还不需要用户按钮。延时时间可设置为5分钟，这就给冰箱时间慢慢地开始制冷，大大地降低了负荷。
