基于ATA5575M1的低频RFID读写设计方案

[09-14 00:27:13]   来源:http://www.88dzw.com  通信电路   阅读:8990

文章摘要:ATA5575M1是Atmel公司的一个非接触式读/写识别IC(IDIC),针对100kHz到150kHz频带的应用。连接到芯片的单线圈作为IC的供电电源和双向通信接口。天线和芯片共同组成了一个收发器或标签。可以从一个基站(阅读器)以字节方式读取片上128位用户EEPROM(16字节,每个字节8位)。通过负载调制从IDIC(上行链路)发送数据,这是利用位于两端的线圈1和线圈2之间的阻性负载抑制RF场来实现的。IC接收并解码串行基站命令(下行链路),后者被编码作为100%幅度调制(OOK)脉冲间隔编码位流。ATA5575是一个基于EEPROM的电路,用于实现最大的阅读范围。也可对其进行编程,但写

基于ATA5575M1的低频RFID读写设计方案,标签:电路设计,http://www.88dzw.com

ATA5575M1是Atmel公司的一个非接触式读/写识别IC(IDIC),针对100kHz到150kHz频带的应用。连接到芯片的单线圈作为IC的供电电源和双向通信接口。天线和芯片共同组成了一个收发器或标签。

可以从一个基站(阅读器)以字节方式读取片上128位用户EEPROM(16字节,每个字节8位)。通过负载调制从IDIC(上行链路)发送数据,这是利用位于两端的线圈1和线圈2之间的阻性负载抑制RF场来实现的。IC接收并解码串行基站命令(下行链路),后者被编码作为100%幅度调制(OOK)脉冲间隔编码位流。

ATA5575是一个基于EEPROM的电路,用于实现最大的阅读范围。也可对其进行编程,但写入范围受到限制。

将应用所需的专用数据载入到设备中后,芯片被锁定。直到激活位被适当设置后,ATA5575M1以唯一的格式发送所有的数字“0”。典型应用的频率为125kHz。


图1 ATA5575M1方框图

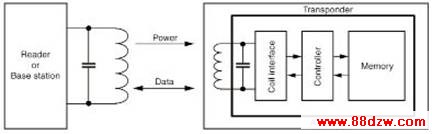

图2 采用ATA5575M1标签的RFID系统框图

图3 采用ATA5575M1标签的RFID系统框图(2)

ATA5575M1主要特性

• 非接触式电源

• 非接触式读/写数据传输

• 100kHz到150kHz的射频(RF)

• 128位EEPROM用户内存:16字节(每个8位)

• 8位结构内存

www.88dzw.com

• 归因于内置选项的高Q天线公差

• 标准的唯一格式(曼彻斯特,RF/64)

• 片上微调的天线电容器

- 330pF ±3%

- 250pF ±3%

• 多焊点200μm×400μm

• 多焊点200μm×400μm,带有25μm 的金色凸点用于实现直接线圈焊接

• 其他选项

- 直接访问模式

- OPT功能

ATA5575M1应用

• 访问控制
