基于GPl020的6信道相关器电路

文章摘要： GP1020 GPl020是一个6信道CMOS数字相关器，可以与GPl010 L1信道下变频器或其他集成电路组合，用来截获和跟踪GPS C／A码或GLONASS码。GPl020 6个信道中的每一个通道，都包括：独立的数字下变频到基带处理的电路、C／A代码发生器、相关器和累加转存寄存器。 GPl020通过一个16位数据总线与一个微处理器接口，使用不同的片上寄存器控制采集和跟踪过程。输入多路复用器适合多种GPS前端和GLONASS前端，允许天线有差异。电源电压5v，功耗小于500mW，采用120L MQFP封装，封装尺寸28mm×28mm×3．4mm，适合GPS或 GLONASS导航系统、高集成

基于GPl020的6信道相关器电路,标签：电路设计,http://www.88dzw.com

GP1020

GPl020是一个6信道CMOS数字相关器，可以与GPl010 L1信道下变频器或其他集成电路组合，用来截获和跟踪GPS C／A码或GLONASS码。GPl020 6个信道中的每一个通道，都包括：独立的数字下变频到基带处理的电路、C／A代码发生器、相关器和累加转存寄存器。 GPl020通过一个16位数据总线与一个微处理器接口，使用不同的片上寄存器控制采集和跟踪过程。输入多路复用器适合多种GPS前端和GLONASS前端，允许天线有差异。电源电压5v，功耗小于500mW，采用120L MQFP封装，封装尺寸28mm×28mm×3．4mm，适合GPS或 GLONASS导航系统、高集成度的GPS接收机、GPS测量接收机、GPS时间基准等应用。

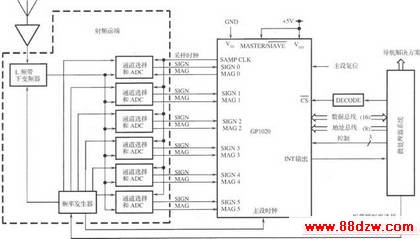

GPS接收机简化模块图276
