自制电话异地监听器 本文介绍一种利用电话线路监听家里动静的异地监听装置，由于本监听器独立工作，可以隐蔽存放，故更具有实用性。有了该监听器，上班或外出时，如对家中安全情况不放心，只要拨通家里的电话，就可以听到家里的响动，随时了解家里的情况。

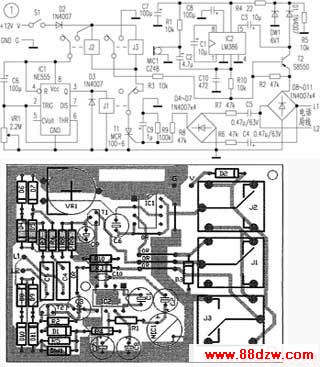

电话异地监听器的原理图如图１，它由模拟电话机摘机电路、音频信号拾取放大电路、模拟电话机挂机电路、电源等部分组成。

１． 模拟摘机电路： 模拟摘机电路由Ｃ４、Ｒ６、Ｃ５、Ｒ７、Ｄ４～Ｄ７、Ｄ８～Ｄ１１、Ｔ２、Ｔ１、Ｊ３等元件组成，Ｃ４、Ｒ６、Ｃ５、Ｒ７、Ｄ４～Ｄ７为振铃信号检测电路；Ｄ８～Ｄ１１完成电源极性变换，Ｔ２、Ｔ１、Ｊ３组成电子开关。平时，可控硅Ｔ１控制极无电压，呈关断状态，继电器Ｊ３常开触点断开，ＰＮＰ三极管Ｔ２因基极为高电平而截止，监听器模拟在挂机状态。当有电话打入时，振铃信号经Ｃ４、Ｒ６、Ｃ５、Ｒ７耦合、Ｄ４～Ｄ７整流，通过Ｒ８加在Ｔ１的控制极上，Ｔ１导通，继电器Ｊ３常开触点闭合，Ｔ２因基极被拉至低电平而导通，音频电路得电工作，模拟摘机得以实现。Ｔ１控制极到地的Ｃ９、Ｒ９是为防止可控硅误触发而设的阻容网络；Ｄ２可防止外接电源极性接反起保护作用。

２． 音频信号拾取放大电路： 音频信号拾取放大电路由麦克风ＭＩＣ１、音频功率放大集成电路ＩＣ２及外围元件构成，当模拟摘机成功时，电话局线电压经Ｔ２、Ｄ１、ＤＷ１、Ｒ４为本部分电路供电，Ｒ１为麦克风ＭＩＣ１提供直流偏置。家中如有异常响声，声音信号由ＭＩＣ１拾取完成声／电转换，经Ｃ２耦合到ＩＣ２的③脚，进入ＩＣ２内部进行信号功率放大，放大后的信号从ＩＣ２的⑤脚输出，经Ｃ３、导通的Ｔ２、Ｄ８～Ｄ１１叠加到电话外线，异地的电话里就能听到响声。

３． 模拟挂机电路： 模拟挂机电路部分由ＮＥ５５５时基电路ＩＣ１、继电器Ｊ１、Ｊ２、Ｊ３、可控硅Ｔ１等元件构成，当振铃信号使可控硅Ｔ１导通、模拟摘机成功的同时，继电器Ｊ２常开触点也闭合，＋１２Ｖ电压加至ＩＣ１的电源端，由ＩＣ１组成的延时电路得电开始工作，开始时ＩＣ１的③脚输出低电平，继电器Ｊ１不动作，其常闭触点保持接通状态；经过一段时间后（此时间即为异地监听时间，可以通过调整ＶＲ１来调整该时间的长短），ＩＣ１的③脚输出高电平，继电器Ｊ１吸合，其常闭触点断开，迫使可控硅Ｔ１关断，继电器Ｊ２、Ｊ３释放，Ｔ２截止，模拟挂机完成。

４． 电源： 电源可使用干电池或１２Ｖ外接直流变换器，由于静态耗电极小（用万用表几乎测不到电流），用８节５号干电池可以使用１０个月以上。

５． 元件选择： 麦克风ＭＩＣ１可用收录机中的小型内置话筒；可控硅用小型ＴＯ－９２封装单向可控硅，如ＭＣＲ１００－６、ＭＣＲ１００－８等；继电器用１２Ｖ双触点继电器，如９４３－ＩＣ－１２ＤＳ、９６３－ＩＣ－１２Ｄ、Ｒ６－１１２－Ｉ、ＲＵ－ＳＳ－１１２Ｄ、ＪＲＺ－１２Ｄ、ＲＡＳ－１２１０等型号。ＤＷ１用０．５Ｗ以上的５～６．５Ｖ稳压管，其余元件见图１注。

６． 使用： 将监听器Ｌ１、Ｌ２端接电话机外线，Ｖ端外接＋１２Ｖ电源，平时开关Ｓ１断开，本监听器不工作。当家里无人时，将开关Ｓ１闭合，监听器处于准备工作状态。

印刷电路板图见图２。
