TRl000/TRl004 00K/ASK 916.50/914.00 MHz收发器

[09-14 00:24:49]   来源:http://www.88dzw.com  通信电路   阅读:8192

文章摘要:TRl000/TRl004是采用RFM公司独特的ASH(Amplifier-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。其符合FCC l5.249和类似标准,适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 ’ 主要技术特点如下: ·TRl000工作频率为916.50 MHz,TRl004工作频率为914.00 MHz; ·OOK/ASK调制解调方式; ·RF数据传输速率可达ll5.2 Kb/s; ·接收灵敏度为-91 dBm(115.2 Kb/s,脉冲测试法); . &middo

TRl000/TRl004 00K/ASK 916.50/914.00 MHz收发器,标签:电路设计,http://www.88dzw.com

TRl000/TRl004是采用RFM公司独特的ASH(Amplifier-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。其符合FCC l5.249和类似标准,适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 ’ 主要技术特点如下: ·TRl000工作频率为916.50 MHz,TRl004工作频率为914.00 MHz; ·OOK/ASK调制解调方式; ·RF数据传输速率可达ll5.2 Kb/s; ·接收灵敏度为-91 dBm(115.2 Kb/s,脉冲测试法); . ·输出功率为 1.5 dBm; ·电源电压为2.2~3.7 V; ·工作电流:接收模式为3.8 mA(115.2 Kb/s时),发射模式为l2 mA,睡眠模式为0.7μA; ·没有射频辐射,所需外部元件少。

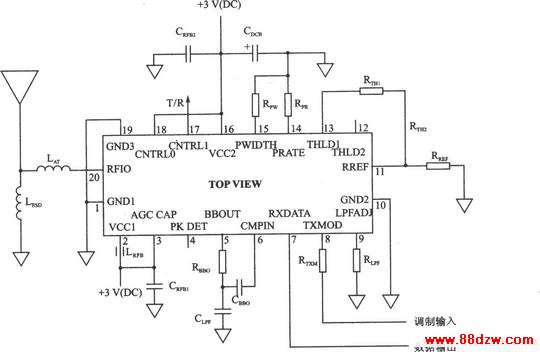

TRl000/TRl004 00K/ASK 916.50/914.00 MHz收发器 TRl000/TRl004 00K收发电路

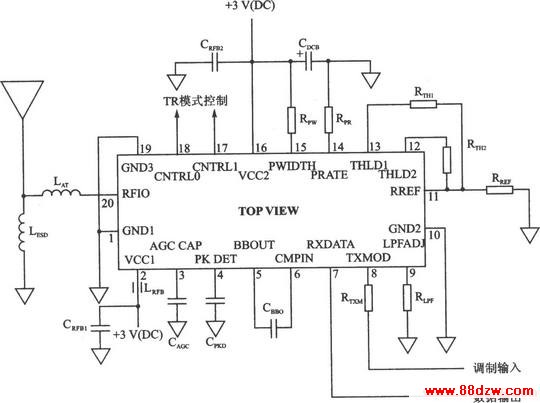

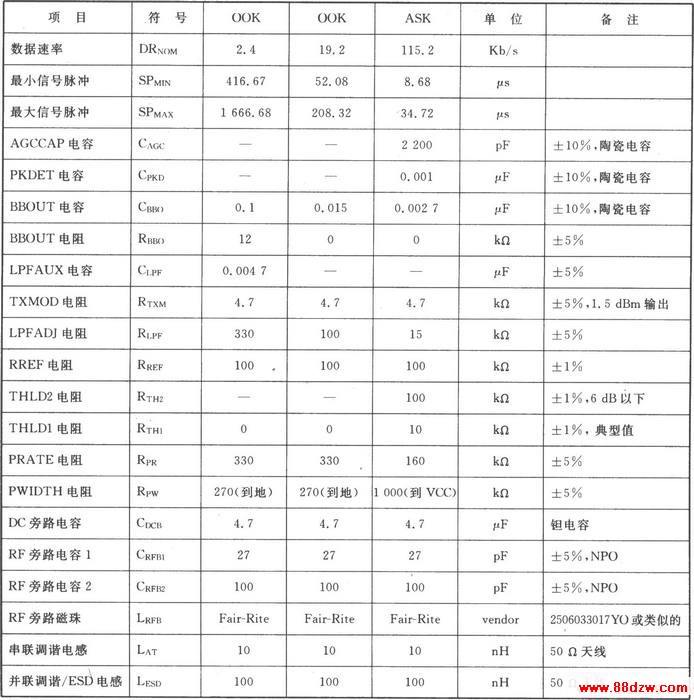

TRl000/TRl004 00K/ASK 916.50/914.00 MHz收发器 TRl000/TRl004 ASK 收发发路 TRl000/TRl004应用电路元器件参数值

TRl000/TRl004 00K/ASK 916.50/914.00 MHz收发器
