声控电灯(FC52)

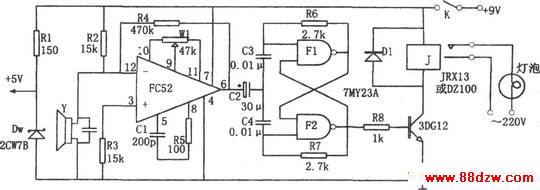

如图所示为声控电灯电路。该电路由运算放大器FC52、双稳态触发器、继电器J、压电晶体扬声器y等组成。其中双稳态触发器由双与非门TMY23A组成,扬声器Y工作时能将声音信号转换为电信号。FC52按成高糖益放大器,能对音频信号进行放大。

当拍手发出声音时,Y将声音信号转换为电信号,并加至FC52的反相输入端,以进行放大。放大后的输出脉冲又加至双稳态触发器,以使其发生翻转,且每来一次触发脉冲,触发器翻转一次。设原状态为“0”态(0V),拍一下手后,翻转为“1”态(3.5V);再拍一下手,又翻转回“0”态。当触发器输出为高电平时,相应晶体管3DG12导通,继电器吸合,接通电灯电源,电灯亮;反之,当触发器输出为低电平时,电灯灭。

电路中继电器J可用JRX13或DZ100系列的9V小型继电器。调零电位器W1用来调节FC52的输出直流电位,从而调节输出脉冲幅度,即调节灵敏度。电路的灵敏度不宜太高,否则稍有声音,电灯就会亮或灭。

本声控电灯电路有较高的声控灵敏度,当走进房间时,只要拍一下手,室内灯就会自动点亮;再拍一下手,灯又自动熄灭。
